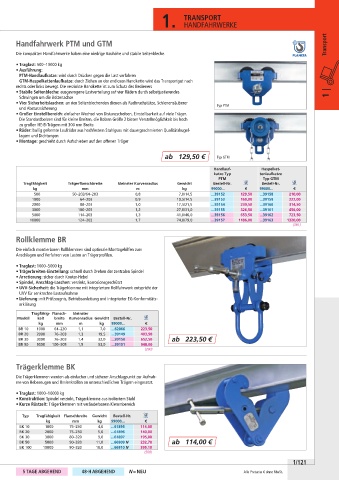

1. TRANSPORT

HANDFAHRWERKE

Handfahrwerk PTM und GTM Transport
Die kompakten Handfahrwerke haben eine niedrige Bauhöhe und stabile Seitenbleche.

• Traglast: 500–10000 kg
• Ausführung:
PTM-Handlaufkatze: wird durch Drücken gegen die Last verfahren
GTM-Haspelkettenlaufkatze: durch Ziehen an der endlosen Handkette wird das Transportgut nach
rechts oder links bewegt. Die verzinkte Handkette ist zum Schutz des Bedieners
• Stabile Seitenbleche: ausgewogene Lastverteilung auf vier Rädern durch selbstjustierendes 1 |
Schwingen um die Bolzenachse
• Vier Sicherheitslaschen: an den Seitenblechenden dienen als Radbruchstütze, Schienensäuberer Typ PTM
und Absturzsicherung
• Großer Einstellbereich: einfacher Wechsel von Distanzscheiben, Einstellbarkeit auf viele Träger.
Die Standardbolzen sind für kleine Breiten, die Bolzen Größe 2 bieten Verstellmöglichkeit bis hoch
zu großen HE-B-Trägern mit 300 mm Breite
• Räder: ballig geformte Laufräder aus hochfestem Stahlguss mit dauergeschmierten Qualitätskugel-
lagern und Dichtungen
• Montage: geschieht durch Aufschieben auf den offenen Träger

ab 129,50 € Typ GTM

Handlauf- Haspelket-
katze Typ tenlaufkatze
PTM Typ GTM
Tragfähigkeit Trägerflanschbreite kleinster Kurvenradius Gewicht Bestell-Nr. Bestell-Nr.
kg mm m kg 99000... € 99000... €
500 50– 203/64– 203 0,8 7,0/14,5 ...39152 129,50 ...39158 210,00
1000 64– 203 0,9 10,5/14,5 ...39153 160,00 ...39159 222,00
2000 88– 203 1,0 17,5/21,5 ...39154 239,50 ...39160 314,50
3000 100– 203 1,2 27,0/31,0 ...39155 326,50 ...39161 456,00
5000 114– 203 1,3 41,0/46,0 ...39156 653,50 ...39162 723,50
10000 124– 203 1,7 74,0/79,0 ...39157 1186,00 ...39163 1320,00
(391)

Rollklemme BR
Die einfach montierbaren Rollklemmen sind optimale Montagehilfen zum
An schlagen und Verfahren von Lasten an Trägerprofilen.

• Traglast: 1000–5000 kg
• Trägerbreiten-Einstellung: schnell durch Drehen der zentralen Spindel
• Arretierung: sicher durch Konter-Hebel
• Spindel, Anschlag-Laschen: verzinkt, korrosionsgeschützt
• UVV-Sicherheit: die Trägerklemme mit integriertem Rollfahrwerk entspricht der
UVV für senkrechte Lastaufnahme
• Lieferung: mit Prüfzeugnis, Betriebsanleitung und integrierter EG-Konformitäts-
erklärung
Tragfähig- Flansch- kleinster
Modell keit breite Kurvenradius Gewicht Bestell-Nr.
kg mm m kg 99000... €
BR 10 1000 64– 230 1,1 7,0 ...62066 223,50
BR 20 2000 76– 203 1,3 19,5 ...39149 403,50
BR 30 3000 76– 203 1,4 32,0 ...39150 652,50 ab 223,50 €
BR 50 5000 100– 305 1,5 53,0 ...39151 948,00
(390)

Trägerklemme BK
Die Trägerklemmen werden als einfacher und sicherer Anschlagpunkt zur Aufnah-
me von Hebezeugen und Umlenkrollen an unterschiedlichen Trägern eingesetzt.

• Traglast: 1000–10000 kg
• Konstruktion: Spindel verzinkt, Trägerklemme aus isoliertem Stahl
• Kurze Rüstzeit: Trägerklemmen mit veränderbarem Klemmbereich

Typ Tragfähigkeit Flanschbreite Gewicht Bestell-Nr.
kg mm kg 99000... €
BK 10 1000 75– 230 4,0 ...61895 114,00
BK 20 2000 75– 230 5,0 ...61896 140,00
BK 30 3000 80– 320 9,0 ...61897 195,00

BK 50 5000 90– 320 11,0 ...66909 N 232,70 ab 114,00 €

BK 100 10000 90– 320 18,0 ...66910 N 395,10
(560)
