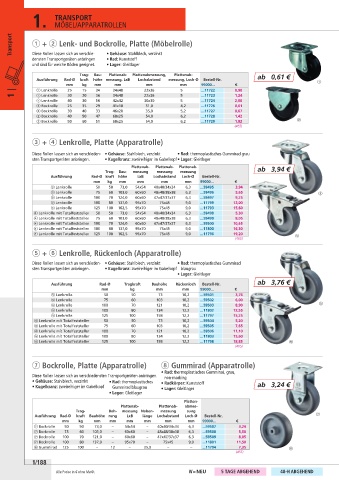

Page 200 - Betriebseinrichtung

1. TRANSPORT

MÖBEL/APPARATROLLEN
Transport 1 + 2 Lenk- und Bockrolle, Platte (Möbelrolle)

Diese Rollen lassen sich an verschie-
• Rad: Kunststoff
densten Transportgeräten anbringen • Gehäuse: Stahlblech, verzinkt
und sind für weiche Böden geeignet. • Lager: Gleitlager
Trag- Bau- Plattenab- Plattenabmessung, Plattenab- ab 0,61 €
Ausführung Rad-Ø kraft höhe messung, LxB Lochabstand messung, Loch-Ø Bestell-Nr.
1
mm kg mm mm mm mm 99000... €
1 | 1 Lenkrolle 25 15 34 34x48 22x36 5 5 ...11722 0,90
1,24
30
1 Lenkrolle
22x36
...11723
34x48
20
36
1 Lenkrolle 40 30 56 42x42 30x30 5 ...11724 2,00
2 Bockrolle 25 35 29 41x18 31,0 4,2 ...11726 0,61
2 Bockrolle 30 40 33 46x20 35,0 5,2 ...11727 0,67
2 Bockrolle 40 50 47 68x25 54,0 6,2 ...11728 1,42
2
2 Bockrolle 50 60 51 68x25 54,0 6,2 ...11729 1,82
(465)
3 + 4 Lenkrolle, Platte (Apparatrolle)
Diese Rollen lassen sich an verschieden- • Gehäuse: Stahlblech, verzinkt • Rad: thermoplastisches Gummirad grau
sten Transportgeräten anbringen. • Kugelkranz: zweireihiger im Gabelkopf• Lager: Gleitlager

Plattenab- Plattenab- Plattenab-
Trag- Bau- messung messung messung ab 3,94 €
Ausführung Rad-Ø kraft höhe LxB Lochabstand Loch-Ø Bestell-Nr.
mm kg mm mm mm mm 99000... €
3 Lenkrolle 50 50 73,0 54x54 40x40/34x34 6,3 ...59495 3,94
3 Lenkrolle 75 60 103,0 60x60 48x48/38x38 6,3 ...59496 5,65 3
3 Lenkrolle 100 70 124,0 60x60 47x47/37x37 6,3 ...59497 9,25
3 Lenkrolle 100 80 137,0 95x70 75x45 9,0 ...11799 13,00
3 Lenkrolle 125 100 162,5 95x70 75x45 9,0 ...11793 15,60
4 Lenkrolle mit Totalfeststeller 50 50 73,0 54x54 40x40/34x34 6,3 ...59498 5,30
4 Lenkrolle mit Totalfeststeller 75 60 103,0 60x60 48x48/38x38 6,3 ...59499 8,05
4 Lenkrolle mit Totalfeststeller 100 70 124,0 60x60 47x47/37x37 6,3 ...59500 10,65
4 Lenkrolle mit Totalfeststeller 100 80 137,0 95x70 75x45 9,0 ...11800 16,30
4 Lenkrolle mit Totalfeststeller 125 100 162,5 95x70 75x45 9,0 ...11796 19,20
4
(465)
5 + 6 Lenkrolle, Rückenloch (Apparatrolle)
Diese Rollen lassen sich an verschieden- • Gehäuse: Stahlblech, verzinkt • Rad: thermoplastisches Gummirad
sten Transportgeräten anbringen. • Kugelkranz: zweireihiger im Gabelkopf blaugrau
• Lager: Gleitlager
ab 3,76 €
Ausführung Rad-Ø Tragkraft Bauhöhe Rückenloch Bestell-Nr.
mm kg mm mm 99000... €
5 Lenkrolle 50 50 73 10,2 ...59501 3,76
5 Lenkrolle 75 60 103 10,2 ...59502 6,00
5
5 Lenkrolle 100 70 121 10,2 ...59503 8,90
5 Lenkrolle 100 80 134 12,2 ...11802 12,55
5 Lenkrolle 125 100 158 12,2 ...11797 15,25
6 Lenkrolle mit Totalfeststeller 50 50 73 10,2 ...59504 5,20
6 Lenkrolle mit Totalfeststeller 75 60 103 10,2 ...59505 7,65
6 Lenkrolle mit Totalfeststeller 100 70 121 10,2 ...59506 11,10
6 Lenkrolle mit Totalfeststeller 100 80 134 12,2 ...11803 15,60
6 Lenkrolle mit Totalfeststeller 125 100 158 12,2 ...11798 18,85 6
(465)

7 Bockrolle, Platte (Apparatrolle) 8 Gummirad (Apparatrolle)
• Rad: thermoplastisches Gummirad, grau,
Diese Rollen lassen sich an verschiedensten Transportgeräten anbringen. non-marking
• Gehäuse: Stahlblech, verzinkt • Rad: thermoplastisches • Radkörper: Kunststoff
• Kugelkranz: zweireihiger im Gabelkopf Gummirad blaugrau • Lager: Gleitlager ab 3,24 €
• Lager: Gleitlager
Platten-
Plattenab- Plattenab- abmes-
Trag- Boh- messung Naben- messung sung
7
Ausführung Rad-Ø kraft Bauhöhe rung LxB länge Lochabstand Loch-Ø Bestell-Nr.
mm kg mm mm mm mm mm mm 99000... €
7 Bockrolle 50 50 73,0 – 54x54 – 40x40/34x34 6,3 ...59507 3,24
7 Bockrolle 75 60 103,0 – 60x60 – 48x48/38x38 6,3 ...59508 5,50
7 Bockrolle 100 70 121,0 – 60x60 – 47x47/37x37 6,3 ...59509 8,05
7 Bockrolle 100 80 137,0 – 95x70 – 75x45 9,0 ...11801 11,50
8 Gummirad 125 100 – 12 – 35,0 – – ...11794 7,35 8
(465)
1/188
Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
