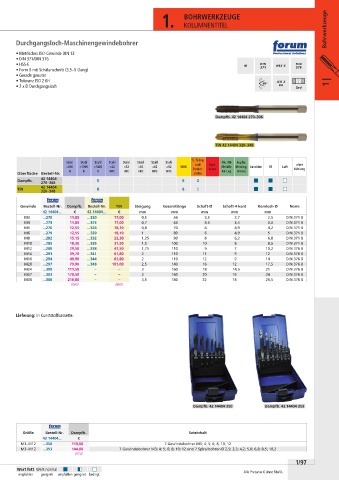

1. BOHRWERKZEUGE Bohrwerkzeuge

KOLUMNENTITEL

Durchgangsloch-Maschinengewindebohrer

• Metrisches ISO-Gewinde DIN 13
• DIN 371/DIN 376
• HSS-E
• Form B mit Schälanschnitt (3,5–5 Gang)
• Gerade genutet
• Toleranz ISO 2 6H 1 |
• 2 x D Durchgangsloch 60°

Dampfb. 42 14404 270–306

TiN 42 14404 320–348

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl Alu, NE- Kupfer,
und
ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- Guss- Metalle, Messing, Emulsion Öl Luft Kühlung
eisen
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
42 14404
Dampfb. 5 6 3
270–306
42 14404
TiN 320–348 8 6 5
Gewinde Bestell-Nr. Dampfb. Bestell-Nr. TiN Steigung Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø Norm
42 14404... € 42 14404... € mm mm mm mm mm
M3 ...270 11,85 ...320 17,00 0,5 56 3,5 2,7 2,5 DIN 371 B
M4 ...273 11,85 ...323 17,00 0,7 63 4,5 3,4 3,3 DIN 371 B
M5 ...276 12,55 ...326 18,10 0,8 70 6 4,9 4,2 DIN 371 B
M6 ...279 12,55 ...329 18,10 1 80 6 4,9 5 DIN 371 B
M8 ...282 15,15 ...332 22,30 1,25 90 8 6,2 6,8 DIN 371 B
M10 ...285 18,30 ...335 31,50 1,5 100 10 8 8,5 DIN 371 B
M12 ...288 29,50 ...338 41,50 1,75 110 9 7 10,2 DIN 376 B
M14 ...291 39,70 ...341 61,80 2 110 11 9 12 DIN 376 B
M16 ...294 49,90 ...344 61,80 2 110 12 9 14 DIN 376 B
M20 ...297 79,90 ...348 101,00 2,5 140 16 12 17,5 DIN 376 B
M24 ...300 111,50 – – 3 160 18 14,5 21 DIN 376 B
M27 ...303 178,50 – – 3 160 20 16 24 DIN 376 B
M30 ...306 216,00 – – 3,5 180 22 18 26,5 DIN 376 B
(860) (860)

Lieferung: In Kunststoffkassette.

Dampfb. 42 14404 350 Dampfb. 42 14404 353

Größe Bestell-Nr. Dampfb. Satzinhalt
42 14404... €
M3– M12 ...350 119,00 7 Gewindebohrer M3; 4; 5; 6; 8; 10; 12
M3– M12 ...353 144,00 7 Gewindebohrer M3; 4; 5; 6; 8; 10; 12 und 7 Spiralbohrer-Ø 2,5; 3,3; 4,2; 5,0; 6,8; 8,5; 10,2
(874)
1/97
Wert fett Wert normal Alle Preise in € ohne MwSt.
empfohlen geeignet empfohlen geeignet bedingt
