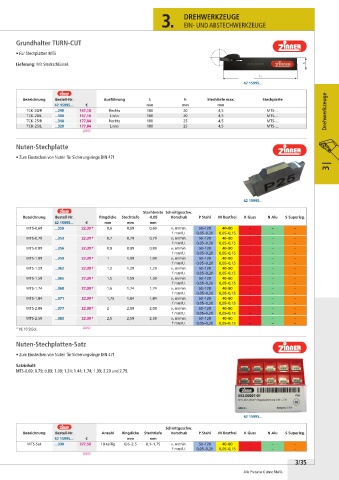

Page 219 - UNION_Werkzeughandel_22-24_WMV

3. DREHWERKZEUGE

EIN- UND ABSTECHWERKZEUGE

Grundhalter TURN-CUT

• Für Stechplatten MTS

Lieferung: Mit Steckschlüssel.

42 15995...

Bezeichnung Bestell-Nr. Ausführung l 1 h Stechtiefe max. Stechplatte
42 15995... € mm mm mm
TCK-20/R ...290 167,18 Rechts 100 20 4,5 MTS-... Drehwerkzeuge
TCK-20/L ...300 167,18 Links 100 20 4,5 MTS-...
TCK-25/R ...310 177,84 Rechts 100 25 4,5 MTS-...
TCK-25/L ...320 177,84 Links 100 25 4,5 MTS-...
(036)

Nuten-Stechplatte

• Zum Einstechen von Nuten für Sicherungsringe DIN 471
3 |

42 15995...
Stechbreite Schnittgeschw.
Bezeichnung Bestell-Nr. Ringdicke Stechtiefe -0,05 Vorschub P Stahl M Rostfrei K Guss N Alu S Superleg.
42 15995... € mm mm mm
MTS-0.69 ...350 22,39 * 0,6 0,69 0,69 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-0.79 ...353 22,39 * 0,7 0,79 0,79 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-0.89 ...356 22,39 * 0,8 0,89 0,89 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-1.09 ...359 22,39 * 1 1,09 1,09 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-1.29 ...362 22,39 * 1,2 1,29 1,29 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-1.59 ...365 22,39 * 1,5 1,59 1,59 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-1.74 ...368 22,39 * 1,6 1,74 1,74 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-1.84 ...371 22,39 * 1,75 1,84 1,84 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-2.09 ...377 22,39 * 2 2,09 2,09 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
MTS-2.59 ...383 22,39 * 2,5 2,59 2,59 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
* VE 10 Stück. (036)
Nuten-Stechplatten-Satz

• Zum Einstechen von Nuten für Sicherungsringe DIN 471

Satzinhalt:
MTS-0.69; 0.79; 0.89; 1.09; 1.24; 1.44; 1.74; 1.99; 2.29 und 2.79.

42 15995...
Schnittgeschw.
Bezeichnung Bestell-Nr. Anzahl Ringdicke Stechtiefe Vorschub P Stahl M Rostfrei K Guss N Alu S Superleg.
42 15995... € mm mm
MTS-Set ...330 227,59 10-teilig 0,6– 2,5 0,1– 1,75 v c m/min. 50–120 40–80 – – –
f mm/U. 0,05–0,20 0,05–0,15 – – –
(036)
3/35
