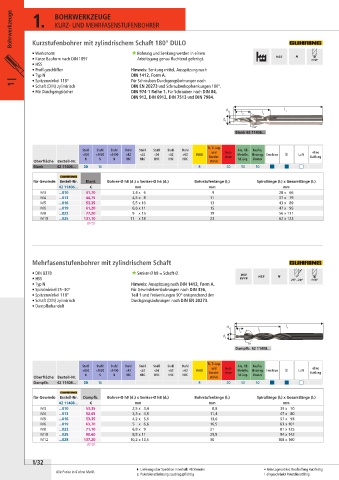

Page 50 - UNION_Werkzeughandel_22-24_WMV

Bohrwerkzeuge 1. BOHRWERKZEUGE

KURZ- UND MEHRFASENSTUFENBOHRER

Kurzstufenbohrer mit zylindrischem Schaft 180° DULO

• Werksnorm  Bohrung und Senkung werden in einem
• Kurze Bauform nach DIN 1897 Arbeitsgang genau fluchtend gefertigt.
• HSS
• Profilgeschliffen Hinweis: Senkung mittel, Ausspitzung nach
• Typ N DIN 1412, Form A.
1 | • Spitzenwinkel 118° Für Schrauben-Durchgangsbohrungen nach
DIN EN 20273 und Schraubenkopfsenkungen 180°,
• Schaft (DIN) zylindrisch
• Für Durchgangslöcher DIN 974-1 Reihe 1. Für Schrauben nach DIN 84,
DIN 912, DIN 6912, DIN 7513 und DIN 7984.

180º
Blank 42 11406...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 11406... 30 16 8 30 50 50
für Gewinde Bestell-Nr. Blank Bohrer-Ø h8 (d 1) x Senker-Ø h6 (d 2) Bohrstufenlänge (l 3) Spirallänge (l 2) x Gesamtlänge (l 1)
42 11406... € mm mm mm
M3 ...010 41,70 3,4 x 6 9 28 x 66
M4 ...013 44,75 4,5 x 8 11 37 x 79
M5 ...016 53,35 5,5 x 10 13 43 x 89
M6 ...019 61,20 6,6 x 11 15 47 x 95
M8 ...022 77,20 9 x 15 19 56 x 111
M10 ...025 131,10 11 x 18 23 62 x 123
(015)

Mehrfasenstufenbohrer mit zylindrischem Schaft
• DIN 8378  Senker-Ø h8 = Schaft-Ø.
• HSS
• Typ N Hinweis: Ausspitzung nach DIN 1412, Form A.
• Spiralwinkel 25–30° Für Gewindekernbohrungen nach DIN 336,
• Spitzenwinkel 118° Teil 1 und Freisenkungen 90° entsprechend den
• Schaft (DIN) zylindrisch Durchgangsbohrungen nach DIN EN 20273.
• Dampfbehandelt

Dampfb. 42 11408...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Dampfb. 42 11408... 30 16 8 30 50 50

für Gewinde Bestell-Nr. Dampfb. Bohrer-Ø h9 (d 1) x Senker-Ø h8 (d 2) Bohrstufenlänge (l 3) Spirallänge (l 2) x Gesamtlänge (l 1)
42 11408... € mm mm mm
M3 ...010 53,35 2,5 x 3,4 8,8 39 x 70
M4 ...013 52,05 3,3 x 4,5 11,4 47 x 80
M5 ...016 53,35 4,2 x 5,5 13,6 57 x 93
M6 ...019 63,70 5 x 6,6 16,5 63 x 101
M8 ...022 71,10 6,8 x 9 21 81 x 125
M10 ...025 90,60 8,5 x 11 25,5 94 x 142
M12 ...028 137,20 10,2 x 13,5 30 108 x 160
(015)

1/32
