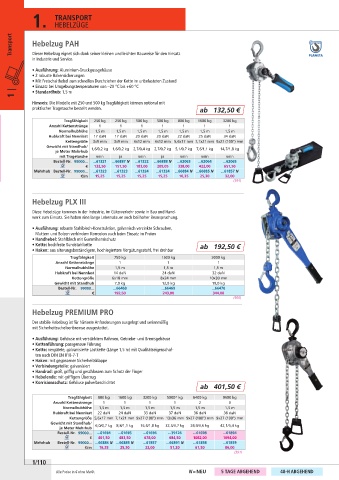

Page 122 - Betriebseinrichtung

1. TRANSPORT

HEBELZÜGE
Transport Hebelzug PAH

Dieser Hebelzug eignet sich dank seiner kleinen und leichten Bauweise für den Einsatz
in Industrie und Service.

• Ausführung: Aluminium-Druckgussgehäuse
• 2 robuste Hakensicherungen
• Mit Freischalthebel zum schnellen Durchziehen der Kette im unbelasteten Zustand
• Einsatz bei Umgebungstemperaturen von –20 °C bis +60 °C
1 | • Standardhub: 1,5 m

Hinweis: Die Modelle mit 250 und 500 kg Tragfähigkeit können optional mit
praktischer Tragetasche bestellt werden. ab 132,50 €

Tragfähigkeit 250 kg 250 kg 500 kg 500 kg 800 kg 1600 kg 3200 kg
Anzahl Kettenstränge 1 1 1 1 1 1 1
Normalhubhöhe 1,5 m 1,5 m 1,5 m 1,5 m 1,5 m 1,5 m 1,5 m
Hubkraft bei Nennlast 17 daN 17 daN 20 daN 20 daN 22 daN 25 daN 34 daN
Kettengröße 3x9 mm 3x9 mm 4x12 mm 4x12 mm 5,6x17 mm 7,1x21 mm 9x27 (100°) mm
Gewicht mit Standhub/ 1,6/0,2 kg 1,6/0,2 kg 2,7/0,4 kg 2,7/0,7 kg 5,1/0,7 kg 7,6/1,1 kg 14,7/1,8 kg
je Meter Mehrhub
mit Tragetasche nein ja nein ja nein nein nein

Bestell-Nr. 99000... ...61321 ...66887 N ...61322 ...66888 N ...62063 ...62064 ...62065

€ 132,50 151,50 183,00 209,05 338,00 422,00 651,50
Mehrhub Bestell-Nr. 99000... ...61323 ...61323 ...61324 ...61324 ...66884 N ...66885 N ...61857 N

€/m 15,25 15,25 15,25 15,25 16,35 25,30 32,00
(391)
Hebelzug PLX III

Diese Hebelzüge kommen in der Industrie, im Güterverkehr sowie in Bau und Hand-
werk zum Einsatz. Sie haben eine lange Lebensdauer auch bei hoher Beanspruchung.

• Ausführung: robuste Stahlblech-Konstruktion, galvanisch verzinkte Schrauben,
Muttern und Bolzen verhindern Korrosion auch beim Einsatz im Freien
• Handhebel: Stahlblech mit Gummihandschutz
• Kette: hochfeste Rundstahlkette ab 192,50 €
• Haken: aus alterungsbeständigem, hochlegiertem Vergütungsstahl, frei drehbar
Tragfähigkeit 750 kg 1500 kg 3000 kg
Anzahl Kettenstränge 1 1 1
Normalhubhöhe 1,5 m 1,5 m 1,5 m
Hubkraft bei Nennlast 14 daN 24 daN 32 daN
Kettengröße 6x18 mm 8x24 mm 10x30 mm
Gewicht mit Standhub 7,0 kg 12,8 kg 19,0 kg
Bestell-Nr. 99000... ...66468 ...66469 ...66470
€ 192,50 243,00 344,00
(560)

Hebelzug PREMIUM PRO
Der stabile Hebelzug ist für härteste Anforderungen ausgelegt und serienmäßig
mit Sicherheitsscheibenbremse ausgestattet.

• Ausführung: Gehäuse mit verstärktem Rahmen, Getriebe- und Bremsgehäuse
• Kettenführung: passgenaue Führung
• Kette: vergütete, galvanisierte Lastkette (Länge 1,5 m) mit Qualitätseigenschaf-
ten nach DIN EN 818-7-T
• Haken: mit gegossener Sicherheitsklappe

• Verbindungsteile: galvanisiert
• Handrad: groß, griffig und geschlossen zum Schutz der Finger
• Hebelende: mit griffigem Überzug
• Korrisionsschutz: Gehäuse pulverbeschichtet
ab 401,50 €
Tragfähigkeit 800 kg 1600 kg 3200 kg 5000* kg 6400 kg 9600 kg
Anzahl Kettenstränge 1 1 1 1 2 3
Normalhubhöhe 1,5 m 1,5 m 1,5 m 1,5 m 1,5 m 1,5 m
Hubkraft bei Nennlast 22 daN 24 daN 33 daN 37 daN 36 daN 38 daN
Kettengröße 5,6x17 mm 7,1x21 mm 9x27 (100°) mm 13x36 mm 9x27 (100°) mm 9x27 (100°) mm
Gewicht mit Standhub/
je Meter Mehrhub 6,0/0,7 kg 8,8/1,1 kg 16,4/1,8 kg 32,5/3,7 kg 24,9/3,6 kg 42,1/5,4 kg
Bestell-Nr. 99000... ...61694 ...61695 ...61696 ...39126 ...61698 ...61894
€ 401,50 483,50 678,00 684,50 1082,00 1694,00
Mehrhub Bestell-Nr. 99000... ...66884 N ...66885 N ...61857 ...66891 N ...61858 ...61859

* chromatiert €/m 16,35 25,30 32,00 51,20 61,50 86,00
(391)
1/110
