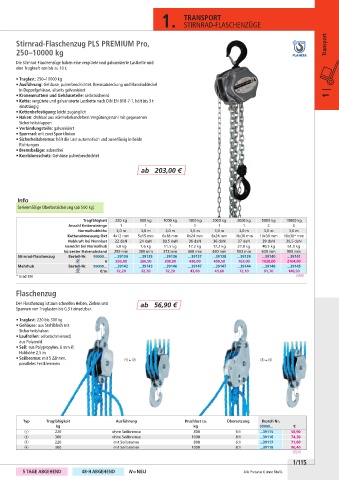

Page 127 - Betriebseinrichtung

1. TRANSPORT

STIRNRAD-FLASCHENZÜGE

Stirnrad-Flaschenzug PLS PREMIUM Pro, Transport
250–10000 kg
Die Stirnrad-Flaschenzüge haben eine vergütete und galvanisierte Lastkette und

eine Tragkraft von bis zu 10 t.
• Traglast: 250–10000 kg
• Ausführung: Gehäuse, pulverbeschichtet, Bremsabdeckung und Handraddeckel
in Doppelgehäuse, allseits galvanisiert
• Kronenmuttern und Gehäuseteile: selbstsichernd 1 |
• Kette: vergütete und galvanisierte Lastkette nach DIN EN 818-7-T, hält bis 3 t
einsträngig
• Kettenbefestigung: leicht zugänglich
• Haken: drehbar aus wärmebehandeltem Vergütungsstahl mit gegossenen
Sicherheitsklappen
• Verbindungsteile: galvanisiert
• Sperrrad: mit zwei Sperrklinken
• Sicherheitsbremse: hält die Last automatisch und zuverlässig in beide
Richtungen
• Bremsbeläge: asbestfrei
• Korrisionsschutz: Gehäuse pulverbeschichtet

ab 203,00 €

Info
Serienmäßige Überlastsicherung (ab 500 kg).

Tragfähigkeit 250 kg 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg 10000 kg
Anzahl Kettenstränge 1 1 1 1 1 1 2 3
Normalhubhöhe 3,0 m 3,0 m 3,0 m 3,0 m 3,0 m 3,0 m 3,0 m 3,0 m
Kettenabmessung Øxt 4x12 mm 5x15 mm 6x18 mm 8x24 mm 8x24 mm 10x30 mm 10x30 mm 10x30* mm
Hubkraft bei Nennlast 22 daN 24 daN 30,5 daN 36 daN 36 daN 37 daN 39 daN 39,5 daN
Gewicht bei Normalhub 5,8 kg 7,6 kg 11,5 kg 17,2 kg 17,2 kg 27,0 kg 40,5 kg 61,9 kg
kürzester Hakenabstand 259 mm 309 mm 373 mm 460 mm 460 mm 553 mm 630 mm 900 mm
Stirnrad-Flaschenzug Bestell-Nr. 99000... ...39134 ...39135 ...39136 ...39137 ...39138 ...39139 ...39140 ...39141
€ 203,00 266,50 308,00 430,00 490,50 763,00 1020,00 2164,00
Mehrhub Bestell-Nr. 99000... ...39142 ...39143 ...39146 ...39147 ...39147 ...39144 ...39148 ...39145
€/m 32,20 32,20 32,20 43,60 43,60 72,10 91,70 148,50
* Grad 100 (389)

Flaschenzug

Der Flaschenzug ist zum schnellen Heben, Ziehen und ab 56,90 €
Spannen von Traglasten bis 0,3 t einsetzbar.

• Traglast: 220 bis 300 kg
• Gehäuse: aus Stahlblech mit
Sicherheitshaken
• Laufrollen: selbstschmierend,
aus Polyamid
• Seil: aus Polypropylen, 6 mm Ø,
Hubhöhe 2,5 m
• Seilbremse: mit 5 Zähnen, 1 + 2 3 + 4
paralleles Festklemmen

Typ Tragfähigkeit Ausführung Bruchlast ca. Übersetzung Bestell-Nr.
kg kg 99000... €
1 220 ohne Seilbremse 800 6:1 ...39115 56,90
2 300 ohne Seilbremse 1000 8:1 ...39116 74,30
3 220 mit Seilbremse 800 6:1 ...39117 71,60
4 300 mit Seilbremse 1000 8:1 ...39118 90,40
(520)
1/115
5 TAGE ABGEHEND 48-H ABGEHEND N = NEU Alle Preise in € ohne MwSt.
