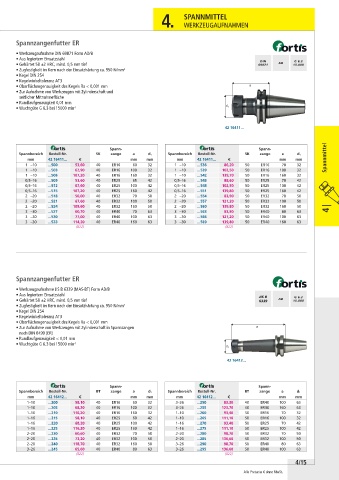

Page 235 - UNION_Werkzeughandel_22-24_WMV

4. SPANNMITTEL

WERKZEUGAUFNAHMEN

Spannzangenfutter ER

• Werkzeugaufnahme DIN 69871 Form AD/B
• Aus legiertem Einsatzstahl
• Gehärtet 58 ±2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung ca. 950 N/mm 2
• Kegel DIN 254
• Kegelwinkeltoleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 0,001 mm D
• Zur Aufnahme von Werkzeugen mit Zylinderschaft und
seitlicher Mitnahmefläche
• Rundlaufgenauigkeit 0,01 mm
• Wuchtgüte G 6.3 bei 15000 min -1 G

42 16411...

Spann- Spann-
Spannbereich Bestell-Nr. SK zange a d 1 Spannbereich Bestell-Nr. SK zange a d 1
mm 42 16411... € mm mm mm 42 16411... € mm mm Spannmittel
1 – 10 ...500 53,60 40 ER16 60 32 1 – 10 ...536 86,20 50 ER16 70 32
1 – 10 ...503 62,90 40 ER16 100 32 1 – 10 ...539 102,50 50 ER16 100 32
1 – 10 ...506 107,20 40 ER16 160 32 1 – 10 ...542 139,70 50 ER16 160 32
0,5– 16 ...509 53,60 40 ER25 65 42 0,5– 16 ...545 88,60 50 ER25 70 42
0,5– 16 ...512 67,60 40 ER25 100 42 0,5– 16 ...548 102,50 50 ER25 100 42
0,5– 16 ...515 107,20 40 ER25 160 42 0,5– 16 ...551 139,80 50 ER25 160 42
2 – 20 ...518 56,00 40 ER32 70 50 2 – 20 ...554 83,90 50 ER32 70 50
2 – 20 ...521 67,60 40 ER32 100 50 2 – 20 ...557 121,20 50 ER32 100 50
2 – 20 ...524 109,60 40 ER32 160 50 2 – 20 ...560 139,80 50 ER32 160 50
3 – 30 ...527 60,70 40 ER40 70 63 3 – 30 ...563 83,90 50 ER40 80 63 4 |
3 – 30 ...530 77,00 40 ER40 100 63 3 – 30 ...566 121,20 50 ER40 100 63
3 – 30 ...533 114,20 40 ER40 160 63 3 – 30 ...569 139,80 50 ER40 160 63
(822) (822)

Spannzangenfutter ER

• Werkzeugaufnahme JIS B 6339 (MAS-BT) Form AD/B
• Aus legiertem Einsatzstahl
• Gehärtet 58 ±2 HRC, mind. 0,5 mm tief
• Zugfestigkeit im Kern nach der Einsatzhärtung ca. 950 N/mm 2
• Kegel DIN 254
• Kegelwinkeltoleranz AT3
• Oberflächengenauigkeit des Kegels Ra < 0,001 mm
• Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen D
nach DIN 6499 (ER)
• Rundlaufgenauigkeit < 0,01 mm
• Wuchtgüte G 6.3 bei 15000 min -1
G
42 16412...

Spann- Spann-
Spannbereich Bestell-Nr. BT zange a d 1 Spannbereich Bestell-Nr. BT zange a d 1
mm 42 16412... € mm mm mm 42 16412... € mm mm
1– 10 ...200 58,10 40 ER16 60 32 3– 26 ...250 83,30 40 ER40 100 63
1– 10 ...205 68,20 40 ER16 100 32 3– 26 ...255 123,70 40 ER40 160 63
1– 10 ...210 116,20 40 ER16 160 32 1– 10 ...260 93,40 50 ER16 70 32
1– 16 ...215 58,10 40 ER25 60 42 1– 10 ...265 111,10 50 ER16 100 32
1– 16 ...220 68,20 40 ER25 100 42 1– 16 ...270 93,40 50 ER25 70 42
1– 16 ...225 116,20 40 ER25 160 42 1– 16 ...275 111,10 50 ER25 100 42
2– 20 ...230 60,60 40 ER32 70 50 2– 20 ...280 98,70 50 ER32 70 50
2– 20 ...235 73,20 40 ER32 100 50 2– 20 ...285 136,60 50 ER32 100 50
2– 20 ...240 118,70 40 ER32 160 50 3– 26 ...290 98,70 50 ER40 80 63
3– 26 ...245 65,60 40 ER40 80 63 3– 26 ...295 136,60 50 ER40 100 63
(822) (822)
4/15

Alle Preise in € ohne MwSt.
