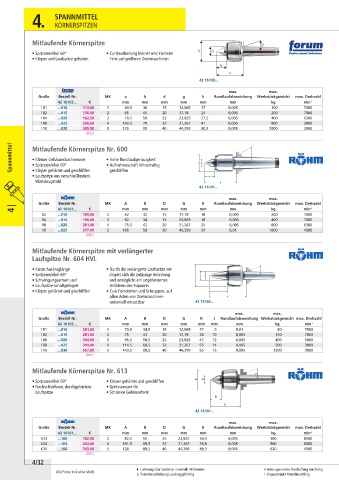

Page 252 - UNION_Werkzeughandel_22-24_WMV

4. SPANNMITTEL

KÖRNERSPITZEN

Mitlaufende Körnerspitze

• Spitzenwinkel 60° • Zur Bearbeitung kleiner und kleinster
• Körper und Laufspitze gehärtet Teile auf größeren Drehmaschinen

42 16103...

max. max.
Größe Bestell-Nr. MK a b d g k Rundlaufabweichung Werkstückgewicht max. Drehzahl
42 16103... € mm mm mm mm mm mm kg min -1
101 ...010 113,00 1 60,5 36 15 12,065 17 0,005 100 7000
102 ...015 136,00 2 65 45 20 17,78 24 0,005 200 7000
104 ...020 162,50 3 70,5 50 22 23,825 27,5 0,005 400 6300
108 ...025 200,00 4 102,5 70 32 31,267 41 0,005 800 3800
110 ...030 305,50 5 129 90 40 44,399 50,5 0,005 2000 3000
(892)
Spannmittel Mitlaufende Körnerspitze Nr. 600

• Hohe Rundlaufgenauigkeit
• Kleiner Gehäusedurchmesser
• Aufnahmeschaft lehrenhaltig
• Spitzenwinkel 60°
• Körper gehärtet und geschliffen
• Laufspitze aus verschleißfestem geschliffen
Werkzeugstahl
42 16101...
max. max.
Größe Bestell-Nr. MK A B D G K Rundlaufabweichung Werkstückgewicht max. Drehzahl
4 | 42 16101... € mm mm mm mm mm mm kg min -1
02 ...010 189,00 2 62 32 15 17,78 18 0,005 200 7000
04 ...015 196,00 3 62 34 15 23,825 18 0,005 400 7000
08 ...020 261,00 4 75,5 42 20 31,267 25 0,005 800 6300
10 ...025 377,00 5 106 58 30 44,399 34 0,01 1600 4300
(081)

Mitlaufende Körnerspitze mit verlängerter
Laufspitze Nr. 604 HVL
• Kurze Auskraglänge • Durch die verlängerte Laufspitze ver-
• Spitzenwinkel 60° ringert sich die zulässige Belastung
• Schwingungsarmer Lauf und ermöglicht ein ungehindertes
• Laufspitze schaftgelagert Anfahren des Supports
• Körper gehärtet und geschliffen • Zum Feindrehen und Schruppen, auf
allen Arten von Drehmaschinen
universell einsetzbar 42 16102...
max. max.
Größe Bestell-Nr. MK A B D G K J Rundlauf abweichung Werkstückgewicht max. Drehzahl
42 16102... € mm mm mm mm mm mm mm kg min -1
101 ...010 281,00 1 70,5 34,5 15 12,065 27 9 0,01 80 7000
102 ...015 281,00 2 75 43 20 17,78 34 10 0,005 140 7000
106 ...020 344,00 3 95,5 58,5 25 23,825 47 12 0,005 400 5000
108 ...025 394,00 4 114,5 68,5 32 31,267 53 14 0,005 500 3800
110 ...030 567,00 5 143,5 88,5 40 44,399 65 16 0,005 1200 3000
(081)

Mitlaufende Körnerspitze Nr. 613
G
• Spitzenwinkel 60° • Körper gehärtet und geschliffen B D
• Nachschleifbare, durchgehärtete • Spritzwasserrille
Laufspitze • Schlanke Gehäuseform
K
A
42 16101...
max. max.
Größe Bestell-Nr. MK A B D G K Rundlauf abweichung Werkstückgewicht max. Drehzahl
42 16101... € mm mm mm mm mm mm kg min -1
K33 ...100 182,00 3 82,5 55 25 23,825 30,3 0,005 300 8500
K34 ...103 243,00 4 101,5 68,5 32 31,267 39,8 0,005 500 6000
K35 ...106 343,00 5 128 88,5 40 44,399 49,3 0,005 630 4500
(081)
4/32
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
