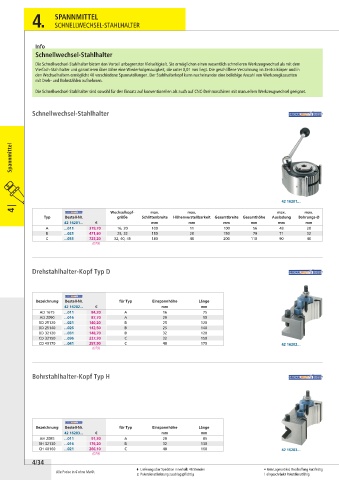

Page 254 - UNION_Werkzeughandel_22-24_WMV

4. SPANNMITTEL

SCHNELLWECHSEL-STAHLHALTER

Info
Schnellwechsel-Stahlhalter

Die Schnellwechsel-Stahlhalter bieten den Vorteil unbegrenzter Vielseitigkeit. Sie ermöglichen einen wesentlich schnelleren Werkzeugwechsel als mit dem
Vierfach-Stahlhalter und garantieren über Jahre eine Wiederholgenauigkeit, die unter 0,01 mm liegt. Die geschliffene Verzahnung im Zentralkörper und in
den Wechselhaltern ermöglicht 40 verschiedene Spannstellungen. Der Stahlhalterkopf kann nacheinander eine beliebige Anzahl von Werkzeugkassetten
mit Dreh- und Bohrstählen aufnehmen.

Die Schnellwechsel-Stahlhalter sind sowohl für den Einsatz auf konventionellen als auch auf CNC-Drehmaschinen mit manuellem Werkzeugwechsel geeignet.

Schnellwechsel-Stahlhalter

Spannmittel

42 16201...
4 | Wechselkopf- max. max. max. max.
Typ Bestell-Nr. größe Schlittenbreite Höhenverstellbarkeit Gesamtbreite Gesamthöhe Ausladung Bohrungs-Ø
42 16201... € mm mm mm mm mm mm
A ...011 319,70 16, 20 100 11 100 56 48 20
B ...021 471,60 25, 32 150 20 150 79 71 32
C ...031 725,20 32, 40, 45 180 40 200 110 90 40
(079)

Drehstahlhalter-Kopf Typ D

Bezeichnung Bestell-Nr. für Typ Einspannhöhe Länge
42 16202... € mm mm
AD 1675 ...011 84,20 A 16 75
AD 2090 ...016 87,70 A 20 90
BD 25120 ...021 140,20 B 25 120
BD 25140 ...026 142,50 B 25 140
BD 32120 ...031 148,70 B 32 120
CD 32150 ...036 227,30 C 32 150
CD 40170 ...041 257,90 C 40 170 42 16202...
(079)

Bohrstahlhalter-Kopf Typ H

Bezeichnung Bestell-Nr. für Typ Einspannhöhe Länge
42 16203... € mm mm
AH 2085 ...011 91,30 A 20 85
BH 32130 ...016 176,20 B 32 130
CH 40160 ...021 266,10 C 40 160 42 16203...
(079)
4/34
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
