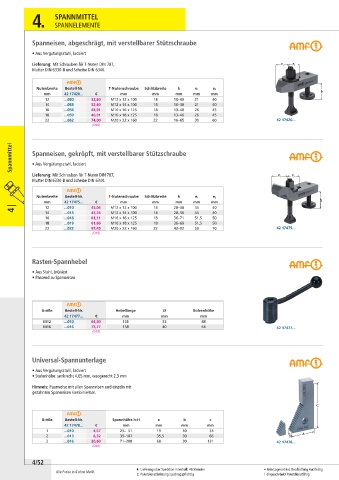

4. SPANNMITTEL

SPANNELEMENTE

Spanneisen, abgeschrägt, mit verstellbarer Stützschraube

• Aus Vergütungsstahl, lackiert

Lieferung: Mit Schrauben für T-Nuten DIN 787, e 1 e 2
Mutter DIN 6330-B und Scheibe DIN 6340.

Nutenbreite Bestell-Nr. T-Nutenschraube Schlitzbreite h e 1 e 2
mm 42 17420... € mm mm mm mm mm h
12 ...050 32,60 M12 x 12 x 100 14 10– 40 21 40
14 ...053 32,60 M12 x 14 x 100 14 10– 38 21 40
16 ...056 44,91 M16 x 16 x 125 18 13– 48 26 45
18 ...059 46,91 M16 x 18 x 125 18 13– 46 26 45
22 ...062 74,00 M20 x 22 x 160 22 16– 65 30 60 42 17420...
(048)

Spannmittel Spanneisen, gekröpft, mit verstellbarer Stützschraube

• Aus Vergütungsstahl, lackiert

Lieferung: Mit Schrauben für T-Nuten DIN 787, e 1 e 2
Mutter DIN 6330-B und Scheibe DIN 6340.

Nutenbreite Bestell-Nr. T-Nutenschraube Schlitzbreite h e 1 e 2
mm 42 17475... € mm mm mm mm mm h
4 | 12 ...010 45,04 M12 x 12 x 100 14 28– 58 44 40
44
40
...013
M12 x 14 x 100
45,26
28– 56
14
14
16 ...016 61,11 M16 x 16 x 125 18 36– 71 51,5 50
18 ...019 61,66 M16 x 18 x 125 18 36– 69 51,5 50
22 ...022 97,45 M20 x 22 x 160 22 43– 92 59 70 42 17475...
(048)
Rasten-Spannhebel
• Aus Stahl, brüniert
• Passend zu Spanneisen

Größe Bestell-Nr. Hebellänge Ø Bolzenhöhe
42 17477... € mm mm mm
M12 ...010 64,40 135 33 48
M16 ...016 73,77 158 40 64 42 17477...
(048)

Universal-Spannunterlage

• Aus Vergütungsstahl, lackiert
• Stufenhöhe: senkrecht 4,65 mm, waagerecht 2,3 mm
Hinweis: Paarweise mit allen Spanneisen und einzeln mit
gezahnten Spanneisen kombinierbar.

Größe Bestell-Nr. Spannhöhe h-H a b c
42 17478... € mm mm mm mm
1 ...010 4,57 23– 51 19 30 33
2 ...013 8,32 39– 107 35,5 30 66
3 ...016 20,60 71– 208 68 30 131 42 17478...
(048)

4/52
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
