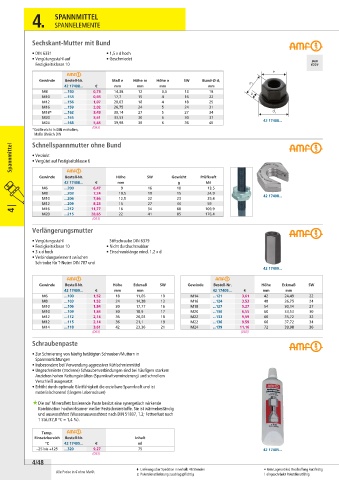

4. SPANNMITTEL

SPANNELEMENTE

Sechskant-Mutter mit Bund

• DIN 6331 • 1,5 x d hoch
• Vergütungsstahl auf • Geschmiedet
Festigkeitsklasse 10

Gewinde Bestell-Nr. Maß e Höhe m Höhe a SW Bund-Ø d 1
42 17408... € mm mm mm mm
M8 ...150 0,73 14,38 12 3,5 13 18
M10 ...153 0,93 17,7 15 4 16 22
M12 ...156 1,07 20,03 18 4 18 25
M16 ...159 2,02 26,75 24 5 24 31
M18* ...162 3,43 30,14 27 5 27 34
M20 ...165 3,61 33,53 30 6 30 37
M24 ...168 5,45 39,98 36 6 36 45 42 17408...
(083)
* Größe nicht in DIN enthalten,
Maße ähnlich DIN
Schnellspannmutter ohne Bund
Spannmittel • Verzinkt

• Vergütet auf Festigkeitsklasse 6

Gewinde Bestell-Nr. Höhe SW Gewicht Prüfkraft
42 17408... € mm g kN
M6 ...200 6,47 9 16 10 13,5
M8 ...203 7,24 10,5 19 15 24,9
M10 ...206 7,66 12,5 22 23 39,4 42 17408...
M12 ...209 8,23 15 27 44 59
4 | M16 ...212 11,77 16 34 68 109,9
M20 ...215 28,85 22 41 85 176,4
(083)
Verlängerungsmutter
• Vergütungsstahl Stiftschraube DIN 6379
• Festigkeitsklasse 10 • Nicht durchschraubbar
• 3 x d hoch • Einschraublänge mind. 1,2 x d
• Verbindungselement zwischen
Schraube für T-Nuten DIN 787 und
42 17409...

Gewinde Bestell-Nr. Höhe Eckmaß SW Gewinde Bestell-Nr. Höhe Eckmaß SW
42 17409... € mm mm 42 17409... € mm mm
M6 ...100 1,52 18 11,05 10 M14 ...121 3,61 42 24,49 22
M8 ...103 1,52 24 14,38 13 M16 ...124 3,53 48 26,75 24
M10 ...106 1,84 30 17,77 16 M18 ...127 5,27 54 30,14 27
M10 ...109 1,84 30 18,9 17 M20 ...130 6,55 60 33,53 30
M12 ...112 2,14 36 20,03 18 M22 ...133 9,59 66 35,72 32
M12 ...115 2,14 36 21,1 19 M22 ...136 9,59 66 37,72 34
M14 ...118 3,61 42 23,36 21 M24 ...139 11,16 72 39,98 36
(083) (083)
Schraubenpaste

• Zur Schmierung von häufig betätigten Schrauben/Muttern in
Spannvorrichtungen
• Insbesondere bei Verwendung aggressiver Kühlschmiermittel
• Ungeschmierte (trockene) Schraubenverbindungen sind bei häufigem starkem
Anziehen hohen Reibungskräften (Spannkraftverminderung) und schnellem
Verschleiß ausgesetzt
• Erhöht durch optimale Gleitfähigkeit die erzielbare Spannkraft und ist
materialschonend (längere Lebensdauer)

 Die auf Mineralfett basierende Paste besitzt eine synergetisch wirkende
Kombination hochwirksamer weißer Festschmierstoffe. Sie ist wärmebeständig
und auswaschfest (Wasserauswaschtest nach DIN 51807, T.2; Fettverlust nach
1 Std./37,8 °C = 1,4 %).

Temp.
Einsatzbereich Bestell-Nr. Inhalt
°C 42 17405... € ml
– 25 bis +125 ...320 9,27 75 42 17405...
(083)
4/48
