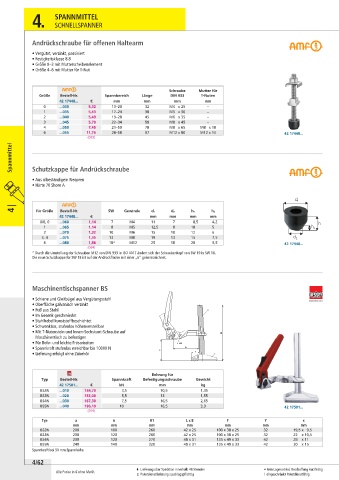

4. SPANNMITTEL

SCHNELLSPANNER

Andrückschraube für offenen Haltearm

• Vergütet, verzinkt, passiviert
• Festigkeitsklasse 8.8
• Größe 0–3 mit Mutterscheibenelement
• Größe 4–6 mit Mutter für T-Nut

Schraube Mutter für
Größe Bestell-Nr. Spannbereich Länge DIN 933 T-Nuten
42 17448... € mm mm mm mm
0 ...030 5,32 13– 20 32 M4 x 25 –
1 ...035 5,43 17– 24 38 M5 x 30 –
2 ...040 5,49 19– 28 45 M6 x 35 –
3 ...045 5,70 22– 34 58 M8 x 45 –
4 ...050 7,45 21– 50 78 M8 x 65 M8 x 10
6 ...055 11,76 28– 58 97 M12 x 80 M12 x 14 42 17448...
(083)
Spannmittel

Schutzkappe für Andrückschraube

• Aus ölbeständigem Neopren
• Härte 70 Shore A

1
4 | für Größe Bestell-Nr. SW Gewinde d 1 d 2 h 1 h 2
42 17448... € mm mm mm mm
0/0, 0 ...060 1,14 7 M4 11 7 8,5 4,2
1 ...065 1,14 8 M5 12,5 8 10 5 2
2 ...070 1,32 10 M6 15 10 12 6
3, 4 ...075 1,35 13 M8 19 13 15 7,5 2
6 ...080 1,86 18* M12 25 18 20 9,5 42 17448...
(084)
* Durch die Umstellung der Schrauben M12 von DIN 933 in ISO 4017 ändert sich der Schraubenkopf von SW 19 in SW 18.
Die neue Schutzkappe für SW 18 ist auf der Andrückfläche mit einer „6“ gekennzeichnet.

Maschinentischspanner BS

• Schiene und Gleitbügel aus Vergütungsstahl
• Oberfläche galvanisch verzinkt
• Fuß aus Stahl x
• Im Gesenk geschmiedet
• Stahlhebel kunststoffbeschichtet
• Schwenkbar, stufenlos höhenverstellbar
• Mit T-Nutenstein und Innen-Sechskant-Schraube auf H1
Maschinentisch zu befestigen
• Für Bohr- und leichte Fräsarbeiten L x B
• Spannkraft stufenlos erreichbar bis 10000 N b
a y
• Lieferung erfolgt ohne Zubehör F

Bohrung für
Typ Bestell-Nr. Spannkraft Befestigungsschraube Gewicht
42 17501... € kN mm kg
BS2N ...010 134,70 3,5 10,5 1,35
BS3N ...020 153,00 5,5 13 1,55
BS4N ...030 167,30 7,5 16,5 2,65
BS5N ...040 196,10 10 16,5 3,3 42 17501...
(394)
Typ a b H1 L x B F Y x
mm mm mm mm mm mm mm
BS2N 200 100 260 42 x 25 100 x 38 x 25 32 19,5 x 9,5
BS3N 200 120 260 42 x 25 100 x 38 x 25 32 22 x 10,5
BS4N 200 120 270 48 x 31 135 x 49 x 33 42 28 x 11
BS5N 240 140 320 48 x 31 135 x 49 x 33 42 30 x 15
Spannkraft bei 50 mm Spannhöhe.
4/62
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
