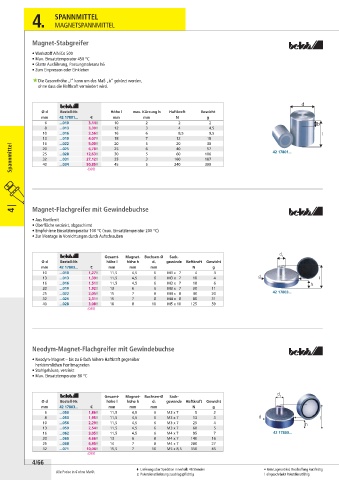

Page 286 - UNION_Werkzeughandel_22-24_WMV

4. SPANNMITTEL

MAGNETSPANNMITTEL

Magnet-Stabgreifer

• Werkstoff AlNiCo 500
• Max. Einsatztemperatur 450 °C
• Glatte Ausführung, Passungstoleranz h6
• Zum Einpressen oder Einkleben
 Die Gesamthöhe „l“ kann um das Maß „b“ gekürzt werden,
ohne dass die Haftkraft vermindert wird.

Ø d Bestell-Nr. Höhe l max. Kürzung b Haftkraft Gewicht
mm 42 17801... € mm mm N g
6 ...010 3,14 ! 10 2 2 2
8 ...013 3,39 ! 12 3 4 4,5
10 ...016 3,56 ! 16 6 8,5 9,5
13 ...019 4,07 ! 18 7 5 12 18
20
5,00 !
16
20
30
...022
Spannmittel 20 ...025 12,63 ! 25 6 5 3 5 40 57 42 17801...
6,78 !
...028
106
30
25
60
27,12 !
35
32
...031
160
187
45
50,85 !
...034
240
40
390
(088)
4 | Magnet-Flachgreifer mit Gewindebuchse
• Aus Hartferrit
• Oberfläche verzinkt, abgeschirmt
• Empfohlene Einsatztemperatur 100 °C (max. Einsatztemperatur 200 °C)
• Zur Montage in Vorrichtungen durch Aufschrauben
Gesamt- Magnet- Buchsen-Ø Sack-
Ø d Bestell-Nr. höhe l höhe h d 1 gewinde Haftkraft Gewicht
mm 42 17803... € mm mm mm N g
10 ...010 1,27 ! 11,5 4,5 6 M3 x 7 4 3
13 ...013 1,39 ! 11,5 4,5 6 M3 x 7 10 4
16 ...016 1,51 ! 11,5 4,5 6 M3 x 7 18 6
20 ...019 1,92 ! 13 6 6 M3 x 7 30 11
25 ...022 2,05 ! 15 7 8 M4 x 8 40 20 42 17803...
32 ...025 2,31 ! 15 7 8 M4 x 8 80 31
40 ...028 3,08 ! 18 8 10 M5 x 10 125 59
(088)

Neodym-Magnet-Flachgreifer mit Gewindebuchse
• Neodym-Magnet – bis zu 6-fach höhere Haftkraft gegenüber
herkömmlichen Ferritmagneten
• Stahlgehäuse, verzinkt
• Max. Einsatztemperatur 80 °C

Gesamt- Magnet- Buchsen-Ø Sack-
Ø d Bestell-Nr. höhe l höhe h d 1 gewinde Haftkraft Gewicht
mm 42 17803... € mm mm mm N g
6 ...050 1,86 ! 11,5 4,5 6 M3 x 7 5 2
8 ...053 1,95 ! 11,5 4,5 6 M3 x 7 13 3
10 ...056 2,29 ! 11,5 4,5 6 M3 x 7 25 4
13 ...059 2,54 ! 11,5 4,5 6 M3 x 7 60 5
16 ...062 3,05 ! 11,5 4,5 6 M4 x 7 95 7 42 17803...
20 ...065 4,66 ! 13 6 8 M4 x 7 140 16
25 ...068 6,95 ! 14 7 8 M4 x 7 200 27
32 ...071 10,08 ! 15,5 7 10 M5 x 8,5 350 45
(088)
4/66
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
