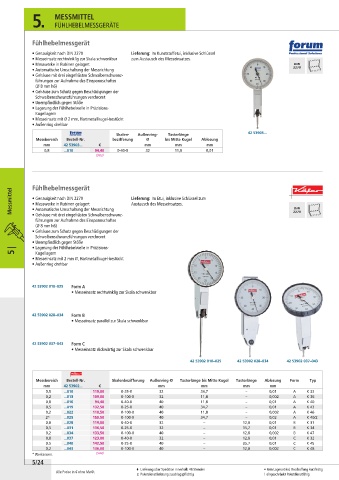

P. 312

5.      MESSMITTEL

                    FÜHLHEBELMESSGERÄTE

            Fühlhebelmessgerät

            •  Genauigkeit nach DIN 2270       Lieferung: Im Kunststoffetui, inklusive Schlüssel
            •  Messeinsatz rechtwinklig zur Skala schwenkbar  zum Austausch des Messeinsatzes.
            •  Messwerke in Rubinen gelagert
            •  Automatische Umschaltung der Messrichtung
            •  Gehäuse mit drei eingefrästen Schwalbenschwanz-
             führungen zur Aufnahme des Einspannschaftes
             (Ø 8 mm h6)
            •  Gehäuse zum Schutz gegen Beschädigungen der
             Schwalbenschwanzführungen verchromt
            •  Unempfindlich gegen Stöße
            •  Lagerung der Fühlhebelwelle in Präzisions-
             Kugellagern
            •  Messeinsatz mit Ø 2 mm, Hartmetallkugel-bestückt
            •  Außenring drehbar
                                          Skalen-  Außenring-   Tasterlänge             42 53903...
              Messbereich  Bestell-Nr.       bezifferung  Ø  bis Mitte Kugel  Ablesung
                mm     42 53903...  €               mm         mm         mm
                 0,8   ...010     94,40   0-40-0    32        11,8       0,01
                                   (983)




            Fühlhebelmessgerät
     Messmittel  •  Genauigkeit nach DIN 2270  Lieferung: Im Etui, inklusive Schlüssel zum

                                                 Austausch des Messeinsatzes.
            •  Messwerke in Rubinen gelagert
            •  Automatische Umschaltung der Messrichtung
            •  Gehäuse mit drei eingefrästen Schwalbenschwanz-
             führungen zur Aufnahme des Einspannschaftes
             (Ø 8 mm h6)
            •  Gehäuse zum Schutz gegen Beschädigungen der
             Schwalbenschwanzführungen verchromt
            •  Unempfindlich gegen Stöße
      5 |   •  Lagerung der Fühlhebelwelle in Präzisions-
             Kugellagern
            •  Messeinsatz mit 2 mm Ø, Hartmetallkugel-bestückt
            •  Außenring drehbar



            42 53902 010–025  Form A
                          •  Messeinsatz rechtwinklig zur Skala schwenkbar


            42 53902 028–034  Form B
                          •  Messeinsatz parallel zur Skala schwenkbar



            42 53902 037–043  Form C
                          •  Messeinsatz rückwärtig zur Skala schwenkbar

                                                                    42 53902 010–025   42 53902 028–034   42 53902 037–043


              Messbereich  Bestell-Nr.       Skalenbezifferung  Außenring-Ø  Tasterlänge bis Mitte Kugel  Tasterlänge  Ablesung  Form  Typ
                mm     42 53902...  €                    mm             mm            mm        mm
                   0,5    ...010  119,00    0-25-0       32            34,7            –        0,01    A    K 33
                   0,2    ...013  109,00    0-100-0      32            11,8            –         0,002  A    K 36
                   0,8    ...016  94,40     0-40-0       40            11,8            –        0,01    A    K 40
                   0,5    ...019  132,50    0-25-0       40            34,7            –        0,01    A    K 43
                   0,2    ...022  110,50    0-100-0      40            11,8            –         0,002  A    K 46
                  2*     ...025   150,50    0-100-0      40            34,7            –        0,02    A    K 40/2
                   0,8    ...028  119,00    0-40-0       32             –             12,8      0,01    B    K 31
                   0,5    ...031  136,50    0-25-0       32             –             35,7      0,01    B    K 34
                   0,2    ...034  133,50    0-100-0      40             –             12,8       0,002  B    K 47
                   0,8    ...037  123,00    0-40-0       32             –             12,8      0,01    C    K 32
                   0,5    ...040  142,50    0-25-0       40             –             35,7      0,01    C    K 45
                   0,2    ...043  136,00    0-100-0      40             –             12,8       0,002  C    K 48
            * Werksnorm.           (544)
            5/24
                                                  Lieferung über Spedition innerhalb 48 Stunden   • Kein Lagerartikel, Beschaffung kurzfristig
                     Alle Preise in € ohne MwSt.
                                                  z  Paketdienstlieferung zuschlagspflichtig  !  eingeschränkt Paketdienstfähig
