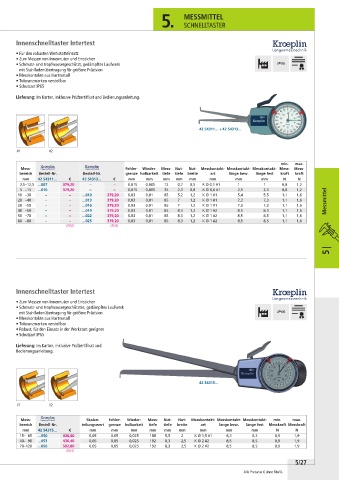

Page 315 - UNION_Werkzeughandel_22-24_WMV
P. 315
5. MESSMITTEL
SCHNELLTASTER
Innenschnelltaster Intertest
• Für den robusten Werkstatteinsatz
• Zum Messen von Innennuten und Einstichen
• Schmutz- und tropfwassergeschützt, gedämpftes Laufwerk IP65
mit Stahlfadenübertragung für größere Präzision
• Messkontakte aus Hartmetall
• Toleranzmarken verstellbar
• Schutzart IP65
Lieferung: Im Karton, inklusive Prüfzertifikat und Bedienungsanleitung.
42 54311... + 42 54313...
#1 #2
min. max.
Mess- Fehler- Wieder- Mess- Nut- Nut- Mess kontakt- Mess kontakt- Messkontakt- Mess- Mess-
bereich Bestell-Nr. Bestell-Nr. grenze holbarkeit tiefe tiefe breite art länge bew. länge fest kraft kraft
mm 42 54311... € 42 54313... € mm mm mm mm mm mm mm mm N N
2,5– 12,5 ...007 379,20 – – 0,015 0,005 12 0,7 0,5 R Ø 0,1 #1 1 1 0,8 1,2
5 – 15 ...010 379,20 – – 0,015 0,005 35 2,3 0,8 K Ø 0,6 #1 2,5 2,5 0,8 1,2
10 – 30 – – ...010 379,20 0,03 0,01 85 5,2 1,2 K Ø 1 #1 5,4 5,5 1,1 1,6
20 – 40 – – ...013 379,20 0,03 0,01 85 7 1,2 K Ø 1 #1 7,3 7,3 1,1 1,6 Messmittel
30 – 50 – – ...016 379,20 0,03 0,01 85 7 1,2 K Ø 1 #1 7,3 7,3 1,1 1,6
40 – 60 – – ...019 379,20 0,03 0,01 85 8,3 1,2 K Ø 1 #2 8,5 8,5 1,1 1,6
50 – 70 – – ...022 379,20 0,03 0,01 85 8,3 1,2 K Ø 1 #2 8,5 8,5 1,1 1,6
60 – 80 – – ...025 379,20 0,03 0,01 85 8,3 1,2 K Ø 1 #2 8,5 8,5 1,1 1,6
(504) (504)
5 |
Innenschnelltaster Intertest
• Zum Messen von Innennuten und Einstichen
• Schmutz- und tropfwassergeschütztes, gedämpftes Laufwerk
mit Stahlfadenübertragung für größere Präzision IP65
• Messkontakte aus Hartmetall
• Toleranzmarken verstellbar
• Robust, für den Einsatz in der Werkstatt geeignet
• Schutzart IP65
Lieferung: Im Karton, inklusive Prüfzertifikat und
Bedienungsanleitung.
42 54315...
#1 #2
Mess- Skalen- Fehler- Wieder- Mess- Nut- Nut- Messkontakt- Messkontakt- Messkontakt- min. max.
bereich Bestell-Nr. teilungswert grenze holbarkeit tiefe tiefe breite art länge bew. länge fest Messkraft Messkraft
mm 42 54315... € mm mm mm mm mm mm mm mm mm N N
15– 65 ...050 436,40 0,05 0,05 0,025 188 5,5 2 K Ø 1,5 #1 6,3 6,3 0,9 1,9
40– 90 ...053 436,40 0,05 0,05 0,025 192 8,3 2,5 K Ø 2 #2 8,5 8,5 0,9 1,9
70– 120 ...056 502,80 0,05 0,05 0,025 192 8,3 2,5 K Ø 2 #2 8,5 8,5 0,9 1,9
(504)
