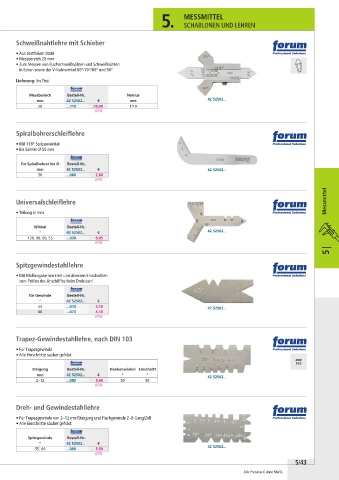

Page 331 - UNION_Werkzeughandel_22-24_WMV

5. MESSMITTEL

SCHABLONEN UND LEHREN

Schweißnahtlehre mit Schieber

• Aus rostfreiem Stahl
• Messbereich 20 mm
• Zum Messen von Flachschweißnähten und Schweißnähten
in Ecken sowie der V-Nahtwinkel 60°/70°/80° und 90°
Lieferung: Im Etui.

Messbereich Bestell-Nr. Nonius
mm 42 52502... € mm 42 52502...
20 ...110 29,00 1/10
(979)

Spiralbohrerschleiflehre

• Mit 118° Spitzenwinkel
• Bis Bohrer-Ø 50 mm

für Spiralbohrer bis Ø Bestell-Nr.
mm 42 52502... € 42 52502...
50 ...060 2,60
(979)

Universalschleiflehre Messmittel

• Teilung in mm

Winkel Bestell-Nr.
° 42 52502... € 42 52502...
120, 90, 60, 55 ...030 8,05
(979)
5 |

Spitzgewindestahllehre

• Mit Maßangabe markiert und diversen Einschnitten
zum Prüfen des Anschliffes beim Drehstahl

für Gewinde Bestell-Nr.
° 42 52502... €
55 ...070 5,10 42 52502...
60 ...073 5,10
(979)

Trapez-Gewindestahllehre, nach DIN 103

• Für Trapezgewinde
• Alle Einschnitte sauber gefräst

Steigung Bestell-Nr. Flankenwinkel Einschnitt
mm 42 52502... € ° ° 42 52502...
2– 12 ...080 5,60 30 30
(979)

Dreh- und Gewindestahllehre

• Für Trapezgewinde von 2–12 mm/Steigung und Flachgewinde 2–8 Gang/Zoll
• Alle Einschnitte sauber gefräst

Spitzgewinde Bestell-Nr.
° 42 52502... €
55, 60 ...090 5,50 42 52502...
(979)
5/43
