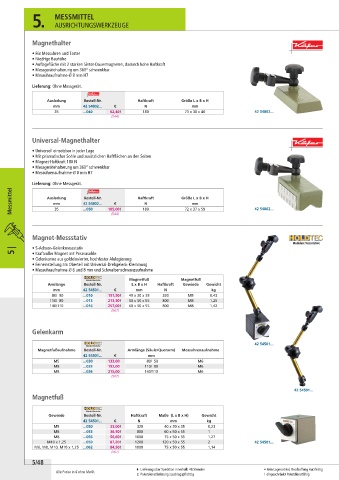

Page 336 - UNION_Werkzeughandel_22-24_WMV

5. MESSMITTEL

AUSRICHTUNGSWERKZEUGE

Magnethalter

• Für Messuhren und Taster
• Niedrige Bauhöhe
• Auflagefläche mit 2 starken Sinter-Dauermagneten, dadurch hohe Haftkraft
• Messgerätehalterung um 360° schwenkbar
• Messuhraufnahme-Ø 8 mm H7
Lieferung: Ohne Messgerät.

Ausladung Bestell-Nr. Haftkraft Größe L x B x H
mm 42 54802... € N mm
35 ...040 62,40 ! 180 73 x 38 x 46 42 54802...
(544)

Universal-Magnethalter
• Universell einsetzbar in jeder Lage
• Mit prismatischer Sohle und zusätzlichen Haftflächen an den Seiten
• Magnet-Haftkraft 180 N
• Messgerätehalterung um 360° schwenkbar
• Messuhrenaufnahme-Ø 8 mm H7

Lieferung: Ohne Messgerät.
Messmittel Ausladung 42 54802... 105,00 ! Haftkraft Größe L x B x H 42 54802...
Bestell-Nr.

N
mm
mm
€
...050
35
72 x 37 x 59
180

(544)
Magnet-Messstativ
5 | • 5-Achsen-Gelenkmessstativ
• Kraftvoller Magnet mit Prismasohle
• Gelenkarme aus goldeloxierter, hochfester Alulegierung
• Feineinstellung am Oberteil mit Universal-Drehgelenk-Klemmung
• Messuhraufnahme-Ø 6 und 8 mm und Schwalbenschwanzaufnahme
Magnetfuß Magnetfuß
Armlänge Bestell-Nr. L x B x H Haftkraft Gewinde Gewicht
mm 42 54501... € mm N kg
80/ 50 ...010 151,50 ! 40 x 30 x 35 320 M5 0,43
110/ 80 ...013 213,50 ! 60 x 50 x 55 800 M8 1,25
140/110 ...016 257,00 ! 60 x 50 x 55 800 M8 1,42
(567)

Gelenkarm

42 54501...
Magnetfußaufnahme Bestell-Nr. Armlänge (Säule/Querarm) Messuhrenaufnahme
42 54501... € mm
M5 ...030 133,00 80/ 50 M6
M8 ...033 192,00 110/ 80 M6
M8 ...036 215,00 140/110 M6
(567)

42 54501...
Magnetfuß

Gewinde Bestell-Nr. Haftkraft Maße (L x B x H) Gewicht
42 54501... € N mm kg
M5 ...050 33,00 ! 320 40 x 30 x 35 0,23
M8 ...053 36,50 ! 800 60 x 50 x 55 1
M8 ...056 56,60 ! 1000 75 x 50 x 55 1,27
M10 x 1,25 ...059 87,20 ! 1200 120 x 50 x 55 2 42 54501...
M6, M8, M10, M10 x 1,25 ...062 84,50 ! 1000 75 x 50 x 55 1,14
(567)
5/48
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
