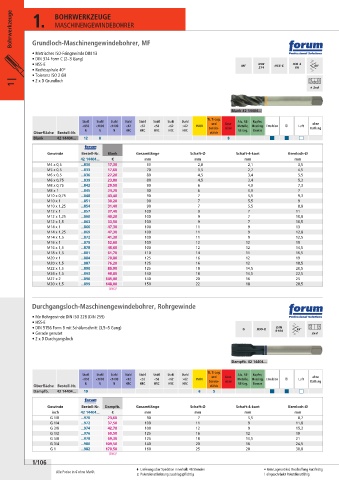

Page 124 - UNION_Werkzeughandel_22-24_WMV

Bohrwerkzeuge 1. BOHRWERKZEUGE

MASCHINENGEWINDEBOHRER

Grundloch-Maschinengewindebohrer, MF

• Metrisches ISO-Feingewinde DIN 13
• DIN 374 Form C (2–3 Gang)
• HSS-E 60°
• Rechtsspirale 40°
• Toleranz ISO 2 6H
1 | • 2 x D Grundloch

Blank 42 14404...
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 14404... 12 8 8
Gewinde Bestell-Nr. Blank Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø
42 14404... € mm mm mm mm
M4 x 0,5 ...830 17,30 63 2,8 2,1 3,5
M5 x 0,5 ...833 17,60 70 3,5 2,7 4,5
M6 x 0,5 ...836 27,20 80 4,5 3,4 5,5
M6 x 0,75 ...839 23,80 80 4,5 3,4 5,3
M8 x 0,75 ...842 29,50 90 6 4,9 7,3
M8 x 1 ...845 24,20 90 6 4,9 7
M10 x 0,75 ...848 43,40 90 7 5,5 9,3
M10 x 1 ...851 30,20 90 7 5,5 9
M10 x 1,25 ...854 31,40 90 7 5,5 8,8
M12 x 1 ...857 37,40 100 9 7 11
M12 x 1,25 ...860 40,20 100 9 7 10,8
M12 x 1,5 ...863 33,50 100 9 7 10,5
M14 x 1 ...866 47,30 100 11 9 13
M14 x 1,25 ...869 47,30 100 11 9 12,8
M14 x 1,5 ...872 41,30 100 11 9 12,5
M16 x 1 ...875 52,60 100 12 12 15
M16 x 1,5 ...878 45,60 100 12 12 14,5
M18 x 1,5 ...881 61,70 110 14 11 16,5
M20 x 1 ...884 70,80 125 16 12 19
M20 x 1,5 ...887 76,20 125 16 12 18,5
M22 x 1,5 ...890 85,90 125 18 14,5 20,5
M24 x 1,5 ...893 98,80 140 18 14,5 22,5
M27 x 2 ...896 145,00 140 20 16 25
M30 x 1,5 ...899 148,00 150 22 18 28,5
(860)

Durchgangsloch-Maschinengewindebohrer, Rohrgewinde

• Für Rohrgewinde DIN ISO 228 (DIN 259)
• HSS-E
• DIN 5156 Form B mit Schälanschnitt (3,5–5 Gang) 55°
• Gerade genutet
• 2 x D Durchgangsloch

Dampfb. 42 14404...
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Dampfb. 42 14404... 10 6 5

Gewinde Bestell-Nr. Dampfb. Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø
inch 42 14404... € mm mm mm mm
G 1/8 ...970 23,60 90 7 5,5 8,7
G 1/4 ...972 37,50 100 11 9 11,8
G 3/8 ...974 42,70 100 12 9 15,3
G 1/2 ...976 60,50 125 16 12 19
G 5/8 ...978 69,30 125 18 14,5 21
G 3/4 ...980 109,50 140 20 16 24,5
G 1 ...982 170,50 160 25 20 30,8
(860)
1/106
