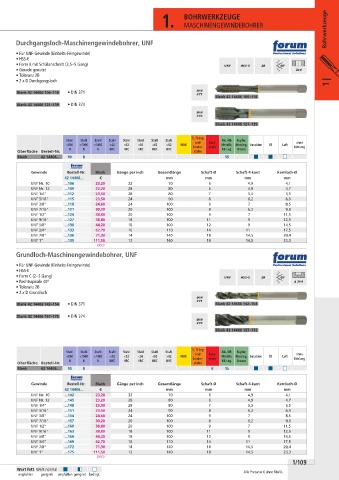

1. BOHRWERKZEUGE Bohrwerkzeuge

MASCHINENGEWINDEBOHRER

Durchgangsloch-Maschinengewindebohrer, UNF

• Für UNF-Gewinde (Einheits-Feingewinde)
• HSS-E
• Form B mit Schälanschnitt (3,5–5 Gang) 60°
• Gerade genutet
• Toleranz 2B
1 |
• 2 x D Durchgangsloch
Blank 42 14406 106–118 • DIN 371
Blank 42 14406 106–118
Blank 42 14406 121–139 • DIN 374

Blank 42 14406 121–139

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 14406... 10 8 15
Gewinde Bestell-Nr. Blank Gänge per inch Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø
42 14406... € mm mm mm mm
UNF Nr. 10 ...106 23,20 32 70 6 4,9 4,1
UNF Nr. 12 ...109 23,20 28 80 6 4,9 4,7
UNF 1/4" ...112 23,50 28 80 7 5,5 5,5
UNF 5/16" ...115 23,50 24 90 8 6,2 6,9
UNF 3/8" ...118 24,60 24 100 9 7 8,5
UNF 7/16" ...121 30,20 20 100 8 6,2 9,9
UNF 1/2" ...124 38,80 20 100 9 7 11,5
UNF 9/16" ...127 38,80 18 100 11 9 12,9
UNF 5/8" ...130 44,20 18 100 12 9 14,5
UNF 3/4" ...133 62,70 16 110 14 11 17,5
UNF 7/8" ...136 71,30 14 140 18 14,5 20,4
UNF 1" ...139 111,50 12 140 18 14,5 23,3
(860)
Grundloch-Maschinengewindebohrer, UNF

• Für UNF-Gewinde (Einheits-Feingewinde)
• HSS-E
• Form C (2–3 Gang) 60°
• Rechtsspirale 40°
• Toleranz 2B
• 2 x D Grundloch
Blank 42 14406 142–154 • DIN 371 Blank 42 14406 142–154

Blank 42 14406 157–175 • DIN 374

Blank 42 14406 157–175

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 14406... 10 8 6 15

Gewinde Bestell-Nr. Blank Gänge per inch Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø
42 14406... € mm mm mm mm
UNF Nr. 10 ...142 23,20 32 70 6 4,9 4,1
UNF Nr. 12 ...145 23,20 28 80 6 4,9 4,7
UNF 1/4" ...148 23,50 28 80 7 5,5 5,5
UNF 5/16" ...151 23,50 24 90 8 6,2 6,9
UNF 3/8" ...154 24,60 24 100 9 7 8,5
UNF 7/16" ...157 30,20 20 100 8 6,2 9,9
UNF 1/2" ...160 38,80 20 100 9 7 11,5
UNF 9/16" ...163 38,80 18 100 11 9 12,9
UNF 5/8" ...166 44,20 18 100 12 9 14,5
UNF 3/4" ...169 62,70 16 110 14 11 17,5
UNF 7/8" ...172 71,30 14 140 18 14,5 20,4
UNF 1" ...175 111,50 12 140 18 14,5 23,3
(860)
1/109
Wert fett Wert normal Alle Preise in € ohne MwSt.
empfohlen geeignet empfohlen geeignet bedingt
