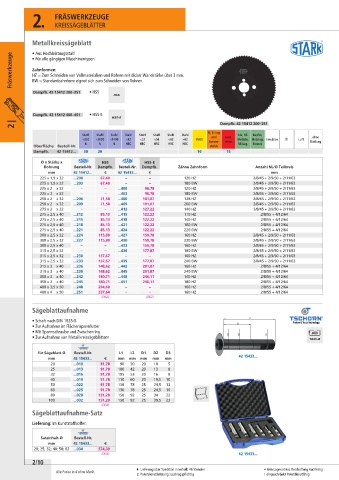

Page 142 - UNION_Werkzeughandel_22-24_WMV

2. FRÄSWERKZEUGE

KREISSÄGEBLÄTTER

Metallkreissägeblatt

• Aus Hochleistungsstahl
Fräswerkzeuge • Für alle gängigen Maschinentypen

Zahnformen:
HZ = Zum Schneiden von Vollmaterialien und Rohren mit dicker Wandstärke über 3 mm.
BW = Standardzahnform eignet sich zum Schneiden von Rohren.

Dampfb. 42 15412 200–251 • HSS

Dampfb. 42 15412 400–451 • HSS-E
2 | Dampfb. 42 15412 200–251

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl Alu, NE- Kupfer,
und
ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- Guss- Metalle, Messing, Emulsion Öl Luft Kühlung
eisen
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Dampfb. 42 15412... 30 20 10 15
Ø x Stärke x HSS HSS-E
Bohrung Bestell-Nr. Dampfb. Bestell-Nr. Dampfb. Zähne Zahnform Anzahl NL/Ø Teilkreis
mm 42 15412... € 42 15412... € mm
225 x 1,9 x 32 ...200 67,40 – – 120 HZ 2/8/45 + 2/9/50 + 2/11/63
225 x 1,9 x 32 ...203 67,40 – – 180 BW 2/8/45 + 2/9/50 + 2/11/63
225 x 2 x 32 – – ...400 96,78 120 HZ 2/8/45 + 2/9/50 + 2/11/63
225 x 2 x 32 – – ...403 96,78 180 BW 2/8/45 + 2/9/50 + 2/11/63
250 x 2 x 32 ...206 71,58 ...406 101,07 128 HZ 2/8/45 + 2/9/50 + 2/11/63
250 x 2 x 32 ...209 71,58 ...409 101,07 200 BW 2/8/45 + 2/9/50 + 2/11/63
275 x 2 x 32 – – ...412 127,22 140 HZ 2/8/45 + 2/9/50 + 2/11/63
275 x 2,5 x 40 ...212 85,13 ...415 122,22 110 HZ 2/8/55 + 4/12/64
275 x 2,5 x 40 ...215 85,13 ...418 122,22 140 HZ 2/8/55 + 4/12/64
275 x 2,5 x 40 ...218 85,13 ...421 122,22 180 BW 2/8/55 + 4/12/64
275 x 2,5 x 40 ...221 85,13 ...424 122,22 220 BW 2/8/55 + 4/12/64
300 x 2,5 x 32 ...224 115,80 ...427 159,78 160 HZ 2/8/45 + 2/9/50 + 2/11/63
300 x 2,5 x 32 ...227 115,80 ...430 159,78 220 BW 2/8/45 + 2/9/50 + 2/11/63
300 x 2,5 x 40 – – ...433 159,78 160 HZ 2/8/45 + 2/9/50 + 2/11/63
315 x 2,5 x 32 – – ...436 177,87 160 BW 2/8/45 + 2/9/50 + 2/11/63
315 x 2,5 x 32 ...230 137,67 – – 160 HZ 2/8/45 + 2/9/50 + 2/11/63
315 x 2,5 x 32 ...233 137,67 ...439 177,87 240 BW 2/8/45 + 2/9/50 + 2/11/63
315 x 3 x 40 ...236 148,62 ...442 201,87 160 HZ 2/8/55 + 4/12/64
315 x 3 x 40 ...239 148,62 ...445 201,87 240 BW 2/8/55 + 4/12/64
350 x 3 x 40 ...242 180,71 ...448 246,11 140 HZ 2/8/55 + 4/12/64
350 x 3 x 40 ...245 180,71 ...451 246,11 180 HZ 2/8/55 + 4/12/64
400 x 3,5 x 50 ...248 294,60 – – 160 HZ 2/8/55 + 4/12/64
400 x 4 x 50 ...251 337,64 – – 160 HZ 2/8/55 + 4/12/64
(062) (062)
Sägeblattaufnahme

L1
• Schaft nach DIN 1835-B
• Zur Aufnahme im Flächenspannfutter L2
• Mit Spannschraube und Zwischenring
• Zur Aufnahme von Metallkreissägeblättern D3 D2 D1

für Sägeblatt-Ø Bestell-Nr. L1 L2 D1 D2 D3
mm 42 15433... € mm mm mm mm mm 42 15433...
20 ...010 91,78 90 30 20 10 5
25 ...013 91,78 100 42 20 13 8
32 ...016 91,78 105 53 20 16 8
40 ...019 91,78 110 60 20 19,5 10
50 ...022 91,78 136 78 25 24,5 13
63 ...025 91,78 136 78 25 24,5 16
80 ...028 131,20 150 92 25 34 22
100 ...032 131,20 150 92 25 39,5 22
(064)
Sägeblattaufnahme-Satz
Lieferung: Im Kunststoffkoffer.

Satzinhalt-Ø Bestell-Nr.
mm 42 15433... €
20; 25; 32; 40; 50; 63 ...034 574,39
(064) 42 15433...
2/10
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
