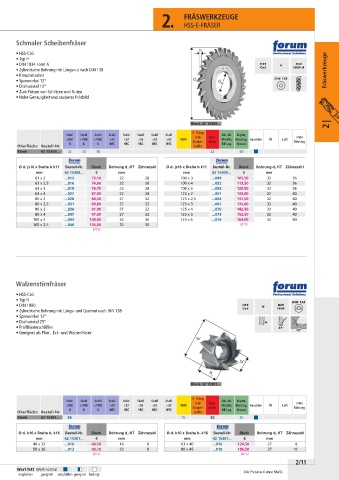

2. FRÄSWERKZEUGE

HSS-E-FRÄSER

Schmaler Scheibenfräser

• HSS-Co5
• Typ H
• DIN 1834 Form A
• Zylindrische Bohrung mit Längsnut nach DIN 138 Fräswerkzeuge
• Kreuzverzahnt
• Spanwinkel 12°
• Drallwinkel 10°
• Zum Fräsen von Schlitzen und Nuten
• Hohe Genauigkeit und sauberes Fräsbild

2 |
Blank 42 15309...
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl Alu, NE- Kupfer,
ohne
und
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- Guss- Metalle, Messing, Emulsion Öl Luft Kühlung
eisen
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 15309... 32 20 16 22 60
Ø d 1 js16 x Breite b k11 Bestell-Nr. Blank Bohrung d 2 H7 Zähnezahl Ø d 1 js16 x Breite b k11 Bestell-Nr. Blank Bohrung d 2 H7 Zähnezahl
mm 42 15309... € mm mm 42 15309... € mm
63 x 2 ...013 73,10 22 28 100 x 3 ...049 105,50 32 36
63 x 2,5 ...016 74,60 22 28 100 x 4 ...052 113,50 32 36
63 x 3 ...019 76,70 22 28 100 x 5 ...055 120,50 32 36
63 x 4 ...022 82,50 22 28 125 x 2 ...061 135,00 32 40
80 x 2 ...028 88,40 27 32 125 x 2,5 ...064 131,50 32 40
80 x 2,5 ...031 89,80 27 32 125 x 3 ...067 135,00 32 40
80 x 3 ...034 91,00 27 32 125 x 4 ...070 142,50 32 40
80 x 4 ...037 97,50 27 32 125 x 5 ...073 152,50 32 40
100 x 2 ...043 108,00 32 36 125 x 6 ...076 164,00 32 40
100 x 2,5 ...046 105,00 32 36 (875)
(875)

Walzenstirnfräser

• HSS-Co5
• Typ N
• DIN 1880
• Zylindrische Bohrung mit Längs- und Quernut nach DIN 138
• Spanwinkel 12°
• Drallwinkel 25°
• Profilhinterschliffen
• Geeignet als Plan-, Eck- und Walzenfräser

Blank 42 15301...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 15301... 24 15 20 35
Ø d 1 k10 x Breite b 1 k16 Bestell-Nr. Blank Bohrung d 2 H7 Zähnezahl Ø d 1 k10 x Breite b 1 k16 Bestell-Nr. Blank Bohrung d 2 H7 Zähnezahl
mm 42 15301... € mm mm 42 15301... € mm
40 x 32 ...010 68,50 16 8 63 x 40 ...016 124,50 27 8
50 x 36 ...013 90,10 22 8 80 x 45 ...019 186,50 27 10
(875) (875)
2/11
Wert fett Wert normal Alle Preise in € ohne MwSt.
empfohlen geeignet empfohlen geeignet bedingt
