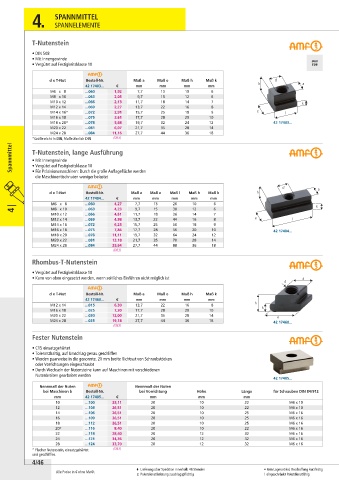

4. SPANNMITTEL

SPANNELEMENTE

T-Nutenstein

• DIN 508
• Mit Innengewinde
• Vergütet auf Festigkeitsklasse 10

d x T-Nut Bestell-Nr. Maß a Maß e Maß h Maß k
42 17403... € mm mm mm mm
M6 x 8 ...060 1,92 7,7 13 10 6
M8 x 10 ...063 2,05 9,7 15 12 6
M10 x 12 ...066 2,13 11,7 18 14 7
M12 x 14 ...069 2,27 13,7 22 16 8
M14 x 16* ...072 2,91 15,7 25 18 9
M16 x 18 ...075 3,61 17,7 28 20 10
M18 x 20* ...078 5,68 19,7 32 24 12 42 17403...
M20 x 22 ...081 6,07 21,7 35 28 14
M24 x 28 ...084 11,16 27,7 44 36 18
*Größe nicht in DIN, Maße ähnlich DIN (083)
Spannmittel T-Nutenstein, lange Ausführung

• Mit Innengewinde
• Vergütet auf Festigkeitsklasse 10
• Für Präzisionsmaschinen: Durch die große Auflagefläche werden
die Maschinentischnuten weniger belastet

d x T-Nut Bestell-Nr. Maß a Maß e Maß l Maß h Maß k
42 17404... € mm mm mm mm mm
M6 x 8 ...060 4,27 7,7 13 26 10 6
4 | M8 x 10 ...063 4,23 9,7 15 30 12 6
M10 x 12 ...066 4,61 11,7 18 36 14 7
M12 x 14 ...069 4,98 13,7 22 44 16 8
M14 x 16 ...072 6,25 15,7 25 50 18 9
M16 x 18 ...075 7,86 17,7 28 56 20 10 42 17404...
M18 x 20 ...078 11,11 19,7 32 64 24 12
M20 x 22 ...081 13,18 21,7 35 70 28 14
M24 x 28 ...084 25,64 27,7 44 88 36 18
(083)
Rhombus-T-Nutenstein

• Vergütet auf Festigkeitsklasse 10
• Kann von oben eingesetzt werden, wenn seitliches Einführen nicht möglich ist

d x T-Nut Bestell-Nr. Maß a Maß e Maß h Maß k
42 17460... € mm mm mm mm
M12 x 14 ...015 6,30 13,7 22 16 8
M16 x 18 ...025 7,30 17,7 28 20 10
M20 x 22 ...030 12,00 21,7 35 28 14
M24 x 28 ...035 19,18 27,7 44 36 18 42 17460...
(083)
Fester Nutenstein

• C15 einsatzgehärtet
• Toleranzhaltig, auf Umschlag genau geschliffen
• Werden paarweise in die genormte, 20 mm breite Richtnut von Schraubstöcken
oder Vorrichtungen eingeschraubt
• Durch Wechseln der Nutensteine kann auf Maschinen mit verschiedenen
Nutenbreiten gearbeitet werden
42 17405...
Nennmaß der Nuten Nennmaß der Nuten
bei Maschinen b Bestell-Nr. bei Vorrichtung Höhe Länge für Schrauben DIN 84/912
mm 42 17405... € mm mm mm
10 ...100 25,11 20 10 22 M6 x 10
12 ...103 26,51 20 10 22 M6 x 10
14 ...106 26,51 20 10 25 M6 x 16
16 ...109 26,51 20 10 25 M6 x 16
18 ...112 26,51 20 10 25 M6 x 16
20* ...116 8,40 20 10 22 M6 x 16
22 ...118 28,40 20 12 32 M6 x 16
24 ...121 34,36 20 12 32 M6 x 16
28 ...124 33,70 20 12 32 M6 x 16
* Flacher Nutenstein, einsatzgehärtet (083)
und geschliffen.
4/46
