1. TRANSPORT

SCHWENKKRANE

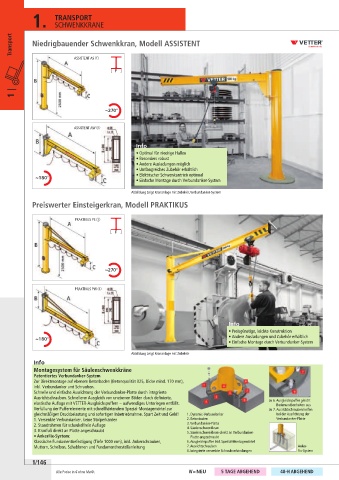

Transport Niedrigbauender Schwenkkran, Modell ASSISTENT

ASSISTENT AS 1

1 |

~270°

ASSISTENT AW 2

Info
• Optimal für niedrige Hallen
• Besonders robust
• Andere Ausladungen möglich
• Umfangreiches Zubehör erhältlich
• Elektrischer Schwenkantrieb optional
~180°
• Einfache Montage durch Verbundanker-System
Abbildung zeigt Krananlage mit Zubehör, Verbundanker-System
Preiswerter Einsteigerkran, Modell PRAKTIKUS

PRAKTIKUS PS 3

~270°

PRAKTIKUS PW 4

Info
• Preisgünstige, leichte Konstruktion
• Andere Ausladungen und Zubehör erhältlich
~180°
• Einfache Montage durch Verbundanker-System
Abbildung zeigt Krananlage mit Zubehör

Info
Montagesystem für Säulenschwenkkräne
Patentiertes Verbundanker-System
Zur Direktmontage auf ebenem Betonboden (Betonqualität B25, Dicke mind. 170 mm),
inkl. Verbundanker und Schrauben.
Schnelle und einfache Ausrichtung der Verbundanker-Platte durch integrierte
Ausrichtschrauben. Schnellerer Ausgleich von unebenen Böden durch definierte, zu 6. Ausgleichspuffer gleicht
elastische Auflage mit VETTER-Ausgleichspuffern – aufwendiges Unterlegen entfällt. Bodenunebenheiten aus
Verfüllung der Pufferelemente mit schnellhärtendem Spezial-Montagemörtel zur zu 7. Ausrichtschrauben helfen
gleichmäßigen Druckbelastung und sofortigen Inbetriebnahme. Spart Zeit und Geld! 1. Dynamic-Verbundanker bei der Ausrichtung der
1. Versenkte Verbundanker, keine Stolperkanten 2. Betonboden Verbundanker-Platte
2. Standrahmen für schaukelfreie Auflage 3. Verbundanker-Platte
4. Säulenschwenkkran
3. Kranfuß direkt an Platte angeschraubt 5. Säulenschwenkkran direkt an Verbundanker-
• AnkerFix-System: Platte angeschraubt
Klassische Fundamentbefestigung (Tiefe 1000 mm), inkl. Ankerschrauben, 6. Ausgleichspuffer inkl. Spezial-Montagemörtel
Muttern, Scheiben, Schablonen und Fundamentherstellanleitung 7. Ausrichtschrauben Anker-
8. Integrierte versenkte Schraubverbindungen Fix-System
1/146
Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
