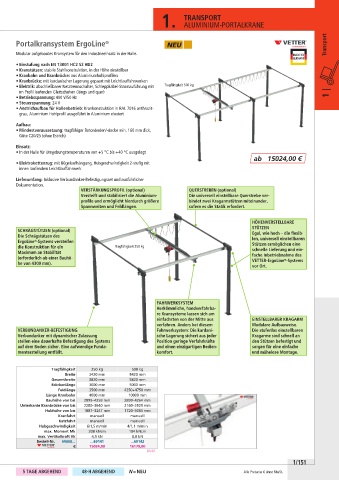

1. TRANSPORT

ALUMINIUM-PORTALKRANE

Portalkransystem ErgoLine ® NEU Transport
Modular aufgebautes Kransystem für den Industrieeinsatz in der Halle. MADE IN
GERMANY
• Einstufung nach EN 13001 HC2 S2 HD2
• Kranstützen: stabile Stahlkonstruktion, in der Höhe einstellbar
• Kranbahn und Kranbrücke: aus Aluminiumhohlprofilen
• Kranbrücke: mit kardanischer Lagerung gepaart mit Leichtlauffahrwerken
• Elektrik: abschließbarer Netztrennschalter, Schleppkabel-Stromzuführung mit Tragfähigkeit 500 kg
im Profil laufenden Gleitschuhen (längs und quer) 1 |
• Betriebsspannung: 400 V/50 Hz
• Steuerspannung: 24 V
• Anstrichaufbau für Hallenbetrieb: Krankonstruktion in RAL 7016 anthrazit-
grau, Aluminium Hohlprofil ausgeführt in Aluminium eloxiert

Aufbau:
• Mindestvoraussetzung: tragfähiger Betonboden/-decke min. 160 mm dick,
Güte C20/25 (ohne Estrich)

Einsatz:
• In der Halle für Umgebungstemperaturen von +5 °C bis +40 °C ausgelegt
ab 15024,00 €
• Elektrokettenzug: mit Bügelaufhängung, Hubgeschwindigkeit 2-stufig mit
innen laufendem Leichtlauffahrwerk

Lieferumfang: Inklusive Verbundanker-Befestigungsset und ausführlicher
Dokumentation.
VERSTÄRKUNGSPROFIL (optional) QUERSTREBEN (optional)
Versteift und stabilisiert die Aluminium- Die universell einstellbare Querstrebe ver-
profile und ermöglicht hierdurch größere bindet zwei Kragarmstützen miteinander,
Spannweiten und Feldlängen. sofern es die Statik erfordert.

HÖHENVERSTELLBARE
STÜTZEN
SCHRÄGSTÜTZEN (optional) Egal, wie hoch – die flexib-
Die Schrägstützen des len, universell einstellbaren
ErgoLine -Systems versteifen Stützen ermöglichen eine
®
die Konstruktion für ein Tragfähigkeit 250 kg schnelle Lieferung und ein-
Maximum an Stabilität fache Inbetriebnahme des
(erforderlich ab einer Bauhö- VETTER-ErgoLine -Systems
®
he von 4300 mm).
vor Ort.

FAHRWERKSYSTEM
Herkömmliche, handverfahrba-
re Kransysteme lassen sich am
einfachsten von der Mitte aus EINSTELLBARER KRAGARM
verfahren. Anders bei diesem Modulare Aufbauweise.
VERBUNDANKER-BEFESTIGUNG Fahrwerksystem: Die kardani- Die stufenlos einstellbaren
Verbundanker mit dynamischer Zulassung sche Lagerung sichert aus jeder Kragarme sind schnell an
stellen eine dauerhafte Befestigung des Systems Position geringe Verfahrkräfte den Stützen befestigt und
auf dem Boden sicher. Eine aufwendige Funda- und einen einzigartigen Bedien- sorgen für eine einfache
menterstellung entfällt. komfort. und mühelose Montage.

Tragfähigkeit 250 kg 500 kg
Breite 3420 mm 5420 mm
Gesamtbreite 3820 mm 5820 mm
Brückenlänge 3000 mm 5000 mm
Feldlänge 3500 mm 4250+4750 mm
Länge Kranbahn 4000 mm 10000 mm
Bauhöhe von bis 2899– 4259 mm 2899– 4264 mm
Unterkante Kranbrücke von bis 2280– 3640 mm 2160– 3525 mm
Hubhöhe von bis 1887– 3247 mm 1720– 3085 mm
Kranfahrt manuell manuell
Katzfahrt manuell manuell
Hubgeschwindigkeit 6/1,5 m/min 4/1,1 m/min
max. Moment Mk 208 kNcm 104 kNcm
max. Vertikalkraft Vk 4,9 kN 8,0 kN
Bestell-Nr. 99000... ...69141 ...69142
€ 15024,00 16179,00
(373)
1/151
