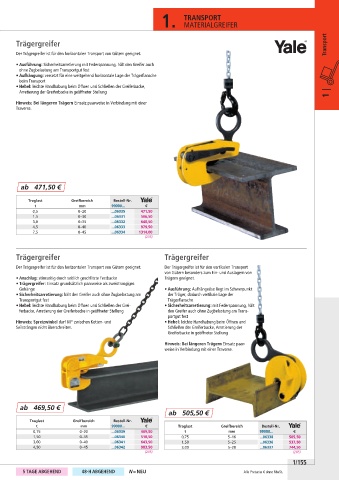

Page 167 - Betriebseinrichtung

1. TRANSPORT

MATERIALGREIFER

Trägergreifer Transport
Der Trägergreifer ist für den horizontalen Transport von Gütern geeignet.

• Ausführung: Sicherheitsarretierung mit Federspannung, hält den Greifer auch
ohne Zugbelastung am Transportgut fest
• Aufhängung: versetzt für eine weitgehend horizontale Lage der Trägerflansche
beim Transport
• Hebel: leichte Handhabung beim Öffnen und Schließen der Greiferbacke,
1 |
Arretierung der Greiferbacke in geöffneter Stellung
Hinweis: Bei längeren Trägern Einsatz paarweise in Verbindung mit einer
Traverse.

ab 471,50 €

Traglast Greifbereich Bestell-Nr.
t mm 99000... €
0,5 0– 20 ...06335 471,50
1,5 0– 30 ...06331 506,50
3,0 0– 35 ...06332 640,50
4,5 0– 40 ...06333 979,50
7,5 0– 45 ...06334 1314,00
(205)

Trägergreifer Trägergreifer
Der Trägergreifer ist für den horizontalen Transport von Gütern geeignet. Der Trägergreifer ist für den vertikalen Transport
von Gütern besonders zum Ein- und Auslagern von
• Anschlag: stirnseitig durch seitlich geschlitzte Festbacke Trägern geeignet.
• Trägergreifer: Einsatz grundsätzlich paarweise als zweistrangiges
Gehänge • Ausführung: Aufhängeöse liegt im Schwerpunkt
• Sicherheitsarretierung: hält den Greifer auch ohne Zugbelastung am der Träger, dadurch vertikale Lage der
Transportgut fest Trägerflansche
• Hebel: leichte Handhabung beim Öffnen und Schließen der Grei- • Sicherheitsarretierung: mit Federspannung, hält
ferbacke, Arretierung der Greiferbacke in geöffneter Stellung den Greifer auch ohne Zugbelastung am Trans-
portgut fest
Hinweis: Spreizwinkel darf 60° zwischen Ketten- und • Hebel: leichte Handhabung beim Öffnen und
Seilsträngen nicht überschreiten. Schließen der Greiferbacke, Arretierung der
Greiferbacke in geöffneter Stellung

Hinweis: Bei längeren Trägern Einsatz paar-
weise in Verbindung mit einer Traverse.

ab 469,50 €
ab 505,50 €
Traglast Greifbereich Bestell-Nr.
t mm 99000... € Traglast Greifbereich Bestell-Nr.
0,75 0– 20 ...06339 469,50 t mm 99000... €
1,50 0– 35 ...06340 518,50 0,75 5– 16 ...06338 505,50
3,00 0– 40 ...06341 643,50 1,50 5– 25 ...06336 537,50
4,50 0– 45 ...06342 983,50 3,00 5– 28 ...06337 744,50
(205) (205)
1/155
5 TAGE ABGEHEND 48-H ABGEHEND N = NEU Alle Preise in € ohne MwSt.
