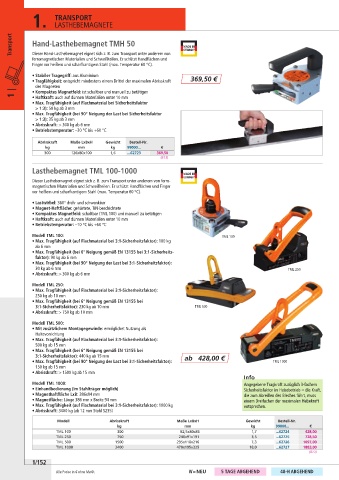

1. TRANSPORT

LASTHEBEMAGNETE
Transport Hand-Lasthebemagnet TMH 50 MADE IN

GERMANY
Dieser Hand-Lasthebemagnet eignet sich z. B. zum Transport unter anderem von
ferromagnetischen Materialien und Schweißteilen. Er schützt Handflächen und
Finger vor heißem und scharfkantigem Stahl (max. Temperatur 60 °C).
• Stabiler Tragegriff: aus Aluminium
• Tragfähigkeit: entspricht mindestens einem Drittel der maximalen Abrisskraft 369,50 €
des Magneten
1 | • Kompaktes Magnetfeld: ist schaltbar und manuell zu betätigen
• Haftkraft: auch auf dünnen Materialien unter 10 mm
• Max. Tragfähigkeit (auf Flachmaterial bei Sicherheitsfaktor
> 1:3): 50 kg ab 3 mm
• Max. Tragfähigkeit (bei 90° Neigung der Last bei Sicherheitsfaktor
> 1:3): 35 kg ab 3 mm
• Abrisskraft: > 300 kg ab 6 mm
• Betriebstemperatur: –30 °C bis +60 °C

Abrisskraft Maße LxBxH Gewicht Bestell-Nr.
kg mm kg 99000... €
300 126x80x100 1,6 ...62723 369,50
(813)
Lasthebemagnet TML 100-1000
MADE IN
GERMANY
Dieser Lasthebemagnet eignet sich z. B. zum Transport unter anderem von ferro-
magnetischen Materialien und Schweißteilen. Er schützt Handflächen und Finger
vor heißem und scharfkantigem Stahl (max. Temperatur 60 °C).
• Lastwirbel: 360° dreh- und schwenkbar
• Magnet-Haftfläche: gehärtete, TiN-beschichtete
• Kompaktes Magnetfeld: schaltbar (TML 100) und manuell zu betätigen
• Haftkraft: auch auf dünnen Materialien unter 10 mm
• Betriebstemperatur: –10 °C bis +60 °C
Modell TML 100: TML 100
• Max. Tragfähigkeit (auf Flachmaterial bei 3:1-Sicherheitsfaktor): 100 kg
ab 6 mm
• Max. Tragfähigkeit (bei 6° Neigung gemäß EN 13155 bei 3:1-Sicherheits-
faktor): 90 kg ab 6 mm
• Max. Tragfähigkeit (bei 90° Neigung der Last bei 3:1-Sicherheitsfaktor):
30 kg ab 6 mm TML 250
• Abrisskraft: > 300 kg ab 6 mm
Modell TML 250:
• Max. Tragfähigkeit (auf Flachmaterial bei 3:1-Sicherheitsfaktor):
250 kg ab 10 mm
• Max. Tragfähigkeit (bei 6° Neigung gemäß EN 13155 bei
3:1-Sicherheitsfaktor): 230 kg ab 10 mm TML 500
• Abrisskraft: > 750 kg ab 10 mm
Modell TML 500:
• Mit zusätzlichem Montagegewinde: ermöglichet Nutzung als
Haltevorrichtung
• Max. Tragfähigkeit (auf Flachmaterial bei 3:1-Sicherheitsfaktor):
500 kg ab 15 mm
• Max. Tragfähigkeit (bei 6° Neigung gemäß EN 13155 bei
3:1-Sicherheitsfaktor): 440 kg ab 15 mm ab 428,00 €
• Max. Tragfähigkeit (bei 90° Neigung der Last bei 3:1-Sicherheitsfaktor): TML 1000
150 kg ab 15 mm
• Abrisskraft: > 1500 kg ab 15 mm
Info
Modell TML 1000: Angegebene Tragkraft zuzüglich 3-fachem
• Einhandbedienung (im Stahlträger möglich) Sicherheitsfaktor im Hebebetrieb = die Kraft,
• Magnethaftfläche LxB: 386x94 mm die zum Abreißen des Bleches führt, muss
• Magnetfläche: Länge 386 mm x Breite 94 mm einem Dreifachen der maximalen Hebekraft
• Max. Tragfähigkeit (auf Flachmaterial bei 3:1-Sicherheitsfaktor): 1000 kg entsprechen.
• Abrisskraft: 3400 kg (ab 12 mm Stahl S235)
Modell Abrisskraft Maße LxBxH Gewicht Bestell-Nr.
kg mm kg 99000... €
TML 100 300 82,5x80x85 1,7 ...62724 428,00
TML 250 750 240x91x191 3,5 ...62725 728,50
TML 500 1500 295x118x216 7,3 ...62726 1097,00
TML 1000 3400 470x195x335 18,0 ...62727 1883,00
(813)
