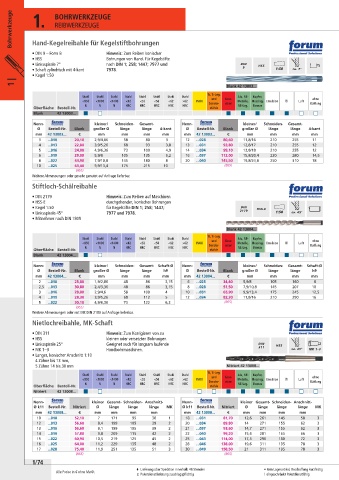

P. 92

Bohrwerkzeuge  1.  BOHRWERKZEUGE

                    REIBWERKZEUGE

            Hand-Kegelreibahle für Kegelstiftbohrungen

            •  DIN 9 – Form B         Hinweis: Zum Reiben konischer
            •  HSS                    Bohrungen von Hand. Für Kegelstifte
            •  Linksspirale 7°        nach DIN 1; 258; 1447; 7977 und
            •  Schaft zylindrisch mit 4-kant  7978.
            •  Kegel 1:50
      1 |                                                                        Blank 42 13003...

                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Alu, NE-     Kupfer,
                                                                           und
                                                                                                               ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-     Guss-   Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                                                                                eisen
                               N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
             Oberfläche Bestell-Nr.                                        stähle
             Blank   42 13003...
             Nenn-                kleiner/   Schneiden-  Gesamt-  Nenn-               kleiner/   Schneiden-  Gesamt-
              Ø   Bestell-Nr.    Blank  großer Ø  länge  länge  4-kant  Ø  Bestell-Nr.    Blank  großer Ø  länge  länge  4-kant
             mm   42 13003...  €   mm       mm     mm     mm      mm  42 13003...  €    mm      mm      mm    mm
                3  ...010  20,10   2,9/4,06    58    80     3     12  ...028   80,60   11,8/16  210     255    11
                4  ...013  22,80   3,9/5,26    68    93      3,8  13  ...031   93,80   12,8/17  210     255    12
                5  ...016  24,00   4,9/6,36    73  100       4,9  14  ...034   99,10   13,8/18  210     255    12
                6  ...019  29,00   5,9/8    105    135       6,2  16  ...037   112,00   15,8/20,4  230  280      14,5
                8  ...022  44,90   7,9/10,8  145   180      8     20  ...040   145,50   19,8/24,8  250  310    18
              10  ...025   63,40   9,9/13,4  175   215    10                    (865)
                            (865)
            Weitere Abmessungen oder gerade genutet auf Anfrage lieferbar.
            Stiftloch-Schälreibahle
            •  DIN 2179               Hinweis: Zum Reiben auf Maschinen
            •  HSS-E                  durchgehender, konischer Bohrungen
            •  Kegel 1:50             für Kegelstifte DIN 1; 258; 1447;
            •  Linksspirale 45°       7977 und 7978.
            •  Mitnehmer nach DIN 1809

                                                                                 Blank 42 13004...
                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                               N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
             Oberfläche Bestell-Nr.                                        stähle
             Blank   42 13004...
             Nenn-                kleiner/   Schneiden-  Gesamt-  Schaft-Ø   Nenn-    kleiner/   Schneiden-  Gesamt-  Schaft-Ø
              Ø   Bestell-Nr.    Blank  großer Ø  länge  länge  h9  Ø  Bestell-Nr.    Blank  großer Ø  länge  länge  h9
             mm   42 13004...  €   mm       mm     mm     mm      mm  42 13004...  €    mm      mm      mm    mm
                2  ...010  25,80   1,9/2,86    48    86       3,15    6  ...025  34,60   5,9/8  105     160      8
                 2,5 ...013  30,80   2,4/3,36    48    86       3,15    8  ...028  51,50   7,9/10,8  145  207  10
                3  ...016  28,00   2,9/4,6    58   100      4     10  ...031   65,90   9,9/13,4  175    245     12,5
                4  ...019  28,30   3,9/5,26    68  112      5     12  ...034   82,30   11,8/16  210     290    16
                5  ...022  30,10   4,9/6,36    73  122       6,3                (865)
                            (865)
            Weitere Abmessungen oder mit MK DIN 2180 auf Anfrage lieferbar.
            Nietlochreibahle, MK-Schaft
            •  DIN 311                Hinweis: Zum Korrigieren von zu
            •  HSS                      kleinen oder versetzten Bohrungen.
            •  Linksspirale 25°       Geeignet auch für langsam laufende
            •  MK 1–3                 Handbohrmaschinen.
            •  Langer, konischer Anschnitt 1:10
             4 Zähne bis 13 mm,
             5 Zähne 14 bis 30 mm                                                Nitriert 42 13008...
                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                               N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
             Oberfläche Bestell-Nr.                                        stähle
             Nitriert  42 13008...
             Nenn-               kleiner   Gesamt- Schneiden- Anschnitt-  Nenn-      kleiner   Gesamt- Schneiden- Anschnitt-
             Ø k11  Bestell-Nr.    Nitriert  Ø  länge  länge  länge  MK  Ø k11  Bestell-Nr.    Nitriert  Ø  länge  länge  länge  MK
             mm   42 13008...  €   mm   mm     mm     mm          mm  42 13008...  €   mm   mm     mm     mm
              10  ...010   52,10     7  171      95   30    1     18  ...031   81,70      12,6  261  145   58   3
              12  ...013   56,60       8,4  199  105  39    2     20  ...034   89,80   14   271    155     62   3
              13  ...016   56,60       9,1  199  105  39    2     21  ...037   93,60      14,7  271  155   62   3
              14  ...019   57,80       9,8  209  115  42    2     22  ...040   99,20      15,4  281  165   66   3
              15  ...022   60,90      10,5  219  125  45    2     25  ...043   114,00      17,5  296  180  72   3
              16  ...025   64,00      11,2  229  135  48    2     28  ...046   138,00      19,6  311  195  78   3
              17  ...028   75,40      11,9  251  135  51    3     30  ...049   158,50   21  311    195     78   3
                            (865)                                               (865)
            1/74
                                                  Lieferung über Spedition innerhalb 48 Stunden   • Kein Lagerartikel, Beschaffung kurzfristig
                     Alle Preise in € ohne MwSt.
                                                  z  Paketdienstlieferung zuschlagspflichtig  !  eingeschränkt Paketdienstfähig
